Artikelzusammenfassung:Eine zuverlässige Hydraulikschlauchleitung hängt von mehr als nur dem Schlauch und der Armatur ab. Die Crimphülse spielt eine entscheidende Rolle bei der Herstellung einer sicheren, auslaufsicheren Verbindung und schützt gleichzeitig den Schlauch während des Betriebs. In diesem Artikel wird erklärt, wie aFlexibler Schlauch-HydraulikschlauchFunktionsweise, ihre wichtigsten Leistungsfaktoren, geeignete Anwendungen, Materialoptionen, Überlegungen zum Crimpen und wie man die richtige Hülse für anspruchsvolle Hydrauliksysteme auswählt.

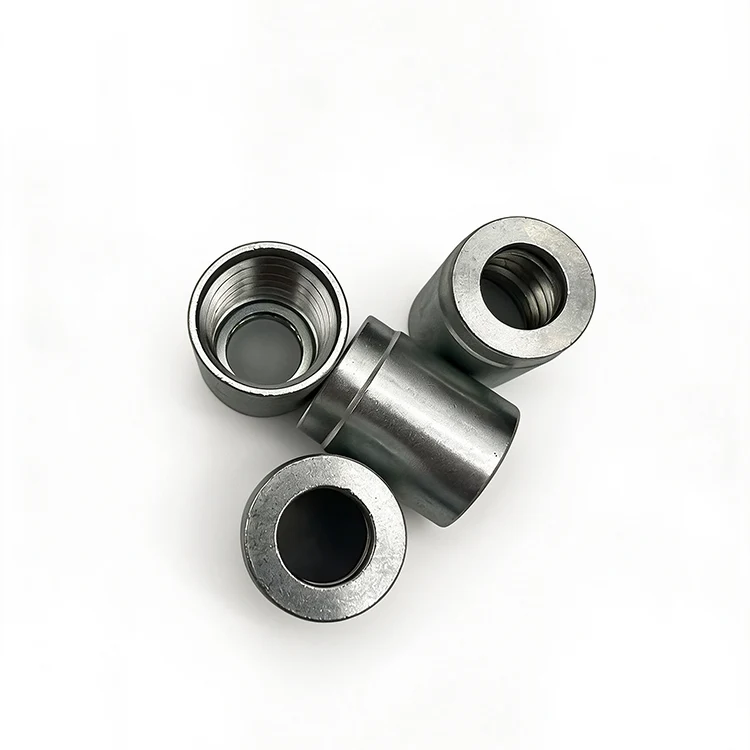

A Flexibler Schlauch-Hydraulikschlauchist eine zylindrische Crimpkomponente aus Metall, die zur Befestigung eines Hydraulikschlauchs an einem kompatiblen Schlauchschaft verwendet wird. Bei der Montage wendet eine Crimpmaschine eine kontrollierte Radialkraft an, um die Hülse um den Schlauch und die Armatur herum zu verformen und so eine dauerhafte mechanische Verbindung herzustellen. Im Gegensatz zu einfachen Schlauchklemmen ist eine ordnungsgemäß konstruierte Crimpverbindung für anspruchsvolle hydraulische Umgebungen konzipiert, in denen Druckstöße, Vibrationen, Bewegungen und mechanische Beanspruchung häufig auftreten.
EntsprechendXYOONDie Hülse ist gemäß den Produktspezifikationen von SAE J516 und DIN-Anforderungen konzipiert und verfügt über eine Maßtoleranzkontrolle bis zu ±0,05 mm, eine angegebene einmalige Crimpdurchlaufrate von 99,8 % und eine Salzsprühnebelbeständigkeit von mehr als 500 Stunden für die angegebene Oberflächenbehandlung. Aufgrund dieser Eigenschaften sind Maßhaltigkeit und kontrollierte Verformung wichtige Aspekte für Hersteller von Schlauchleitungen.
Für Hersteller und Wartungsteams sollte die Muffe daher als Teil eines vollständigen Schlauchendverbindungssystems und nicht als isolierte Metallkomponente betrachtet werden. Die Kompatibilität zwischen Schlauch, Schaft, Hülse, Crimpmaschine und Crimpparametern ist von entscheidender Bedeutung.
Hydrauliksysteme können unter erheblichem Druck betrieben werden, während die Ausrüstung gleichzeitig Vibrationen und wiederholten Bewegungen ausgesetzt ist. Eine schlecht montierte Schlauchverbindung kann zu Undichtigkeiten, Schlauchabriss, vorzeitigem Verschleiß oder unerwarteten Wartungsausfällen führen.
Eine richtig ausgewählte Hülle trägt zu mehreren wichtigen Funktionen bei:
Aus diesem Grund sollte die Muffe zusammen mit dem Schlauch und der Schlauchtülle spezifiziert werden und nicht allein nach den Außenmaßen ausgewählt werden.
Bei der Beschaffung von Komponenten für Hydraulikschlauchleitungen sollten Käufer nicht nur auf den Preis und das grundlegende Erscheinungsbild achten. Maßgenauigkeit, Oberflächenschutz, Kompatibilität und Fertigungskonsistenz können sich direkt auf die Montageeffizienz und langfristige Zuverlässigkeit auswirken.
| Bewertungsfaktor | Warum es wichtig ist | Was Käufer prüfen sollten |
|---|---|---|
| Maßtoleranz | Unterstützt eine gleichmäßige Crimpverformung | Innendurchmesser, Länge, Wandmaße und Toleranzangaben |
| Material | Bestimmt die Festigkeit und Umweltbeständigkeit | Kohlenstoffstahl, Edelstahl und erforderliche Materialgüte |
| Oberflächenbehandlung | Schützt vor Korrosion während der Lagerung und des Betriebs | Verzinkte Dicke oder Edelstahloberfläche |
| Interne Geometrie | Schützt den Schlauch beim Crimpen | Fasenqualität, Gratkontrolle und Oberflächenglätte |
| Crimp-Kompatibilität | Reduziert Montagefehler und Ausschuss | Empfohlener Crimpdurchmesser und Maschinenkompatibilität |
| Qualitätskonsistenz | Wichtig für die Massenproduktion | Inspektionsverfahren, Probenahme und Produktionskontrollen |
Für industrielle Einkäufer kann die technische Dokumentation genauso wichtig sein wie die physische Komponente. Crimpdurchmessertabellen, Kompatibilitätsinformationen, Prüfprotokolle und Materialdokumentation können die Produktionseinrichtung und Qualitätskontrolle vereinfachen.
Hydraulikschlauchleitungen finden sich in Geräten, in denen Hydraulikflüssigkeit Kraft zwischen Pumpen, Ventilen, Aktuatoren und anderen Komponenten überträgt. Die Betriebsumgebung kann erheblich variieren, daher sollte die Auswahl der Hülse Druck, Vibration, Korrosionseinwirkung, Temperatur und Wartungsanforderungen berücksichtigen.
Bagger, Lader, Kräne, Bulldozer und ähnliche Maschinen nutzen zahlreiche Hydraulikleitungen. Diese Schläuche sind Vibrationen, Bewegungen, Stößen und wechselnden Belastungen ausgesetzt, weshalb sichere Crimpverbindungen besonders wichtig sind.
Bergbau- und Hüttenanlagen können hydraulische Komponenten anspruchsvollen mechanischen Bedingungen aussetzen. Robuste Schlauchendverbindungen unterstützen eine zuverlässige Flüssigkeitsübertragung und reduzieren die Möglichkeit verbindungsbedingter Ausfallzeiten.
Traktoren, Erntemaschinen und andere landwirtschaftliche Geräte sind auf hydraulische Systeme zum Lenken, Heben, Bremsen und für Anbaugeräte angewiesen. Eine zuverlässige Schlauchleitung kann dazu beitragen, die Wartung zu vereinfachen und den kontinuierlichen Betrieb bei anspruchsvollen Arbeitszyklen zu unterstützen.
Reparaturwerkstätten müssen häufig schnell Ersatzschlauchleitungen herstellen. Standardisierte Hülsen mit klaren Crimpspezifikationen können die Werkstatteffizienz verbessern und Versuch und Irrtum bei der Schlauchmontage reduzieren.
Die Materialauswahl sollte sich an der Betriebsumgebung orientieren und nicht einfach die kostengünstigste Option wählen. Kohlenstoffstahl mit einer geeigneten Schutzbeschichtung kann eine praktische Lösung für viele allgemeine hydraulische Anwendungen darstellen, während Edelstahl oft vorzuziehen ist, wenn die Korrosionsbelastung stark ist.
XYOON bietet neben Produkten aus Kohlenstoffstahl auch Optionen für Hydraulikhülsen aus Edelstahl an, sodass Käufer Komponenten entsprechend ihren Betriebsbedingungen auswählen können, anstatt sich auf eine einzige Materialkonfiguration zu verlassen.
Selbst eine hochwertige Hülse kann bei falschem Crimpvorgang eine schlechte Leistung erbringen. Schlauch, Schlauchtülle, Muffe und Crimpmaschine müssen als aufeinander abgestimmtes System funktionieren. Übermäßiges Crimpen kann die Schlauchverstärkung beschädigen, während ungenügendes Crimpen dazu führen kann, dass der Schlauch abreißt oder ausläuft.
Ein kontrollierter Montageprozess sollte normalerweise Folgendes umfassen:
Für Produktionsumgebungen sind dokumentierte Crimpparameter besonders wertvoll, da sie den Bedienern dabei helfen, über mehrere Produktionschargen hinweg die gleiche Montagequalität zu reproduzieren.
Einkaufsteams können Kompatibilitätsprobleme reduzieren, indem sie technische Informationen vorbereiten, bevor sie ein Angebot anfordern. Anstatt nur eine Hülse nach Nenngröße anzufordern, stellen Sie dem Lieferanten die vollständigen Anwendungsanforderungen zur Verfügung.
Eine nützliche Checkliste für den Einkauf umfasst:
Für ausländische Käufer kann ein Lieferant, der Crimpdaten und technische Unterstützung bereitstellen kann, einen zusätzlichen Vorteil bieten. XYOON gibt an, Standardparameter für den Crimpdurchmesser bereitzustellen und die Crimpdaten entsprechend den spezifischen Schlauchanforderungen anpassen zu können. Der angegebene Produktionsprozess umfasst CNC-Präzisionsdrehen, Anfasen und Entgraten, Oberflächenbehandlung, Maßprüfung, Leistungsbemusterung, Rostschutzverpackung und Endkontrolle.
Eine hydraulische Hülse ist die äußere Crimpkomponente aus Metall, die um den Schlauch und den Schaft herum zusammengedrückt wird. Je nach Anschlussausführung kann sich eine Schlauchtülle oder ein Schlaucheinsatz auf ein anderes Bauteil der Innenarmatur beziehen. Käufer sollten die Terminologie vor der Bestellung mit dem Lieferanten bestätigen.
Die Kompatibilität hängt von Abmessungen, Standards, Schlauchkonstruktion und Crimpparametern ab. XYOON gibt an, dass seine Hülsen gemäß den SAE J516- und DIN-Anforderungen hergestellt werden und mit vielen gängigen Schlauch-Stiel-Konfigurationen kompatibel sind. Vor dem Produktionseinsatz sollte dennoch die spezifische Verträglichkeit überprüft werden.
Zu den nützlichen technischen Informationen gehören empfohlene Crimpdurchmesser, anwendbare Schlauch- und Anschlusskombinationen, Werkzeuganforderungen, Montageanweisungen und Prüfkriterien. Für kundenspezifische Schlauchleitungen benötigen Lieferanten möglicherweise auch die Spezifikationen des Schlauchherstellers.
Gemäß den aktuellen XYOON-Produktinformationen haben Standardgrößen eine angegebene Mindestbestellmenge von 500 Stück, während kundenspezifische Größen eine angegebene Mindestbestellmenge von 1.000 Stück haben. Als verfügbar werden auch Mustermengen von 50–100 Stück angegeben. Käufer sollten die aktuellen Geschäftsbedingungen bestätigen, bevor sie eine Bestellung aufgeben.
Die richtige Materialauswahl, genaue Crimpung, richtige Schlauchkompatibilität, Korrosionsschutz und regelmäßige Inspektionen tragen alle zu einer längeren Lebensdauer bei. Auch die Vermeidung übermäßiger Crimpkräfte und die Auswahl von Komponenten mit glatter Innengeometrie können zum Schutz des Schlauchs bei der Montage beitragen.
Eine Hydraulikschlauchverbindung ist nur so zuverlässig wie die Komponenten und der Montageprozess dahinter. Eine ausgereifte Hülse kann die mechanische Retention verbessern, die Dichtungsstabilität unterstützen, den Schlauch beim Crimpen schützen und reproduzierbare Ergebnisse für die industrielle Produktion von Schlauchleitungen liefern. Bei der Beschaffung von aFlexibler Schlauch-HydraulikschlauchKäufer sollten Maßgenauigkeit, Material, Korrosionsbeständigkeit, Schlauchkompatibilität, Crimpdaten, Inspektionsstandards und technischen Support gemeinsam bewerten, anstatt sich nur auf den Stückpreis zu konzentrieren.
Für Hersteller, Händler, Hydraulikreparaturunternehmen und Gerätebauer, die nach zuverlässigen Schlauchleitungskomponenten suchen, bietet XYOON Hydraulikhülsen mit mehreren Materialoptionen, Crimpanleitungen, Unterstützung bei der Anpassung und technische Unterstützung. Um Spezifikationen, Kompatibilität, Großbestellungen oder individuelle Anforderungen zu besprechen,Kontaktieren Sie unsUnd lassen Sie sich vom XYOON-Team dabei helfen, die richtige Hydraulikhülsenlösung für Ihre Anwendung zu finden.
-
