JS-Hydraulikhülse

Produktübersicht & Funktion

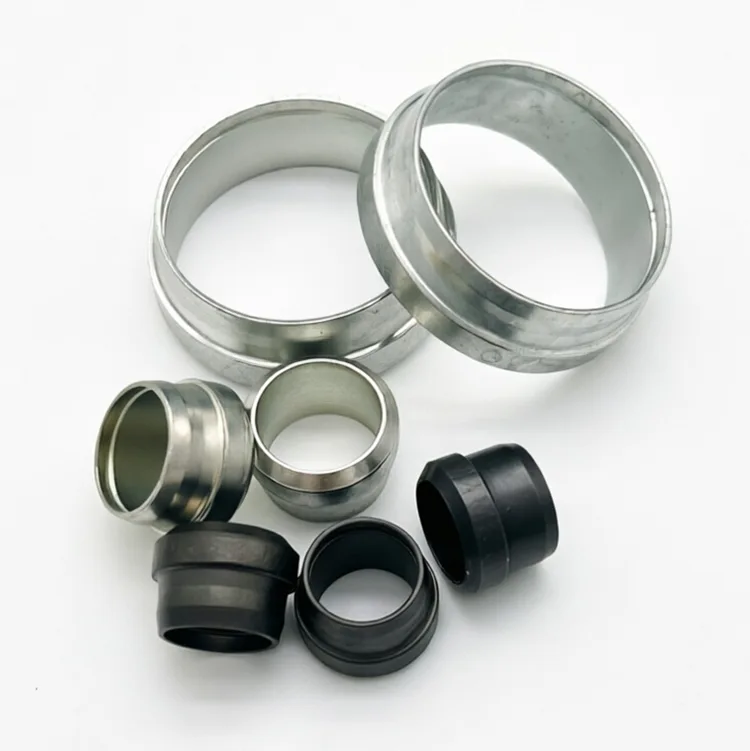

Die XYOON JS Hydraulic Ferrule ist eine Kernverriegelungs- und Dichtungskomponente für JIS-Standard-Biss-Rohrverschraubungen. Wird zwischen der Überwurfmutter und dem Konus des Fittingkörpers installiert, verformt es sich und schneidet sich beim Anziehen der Mutter in die Außenwand des nahtlosen Stahlrohrs ein. Dadurch entsteht sowohl ein zuverlässiger mechanischer Halt als auch eine druckdichte statische Abdichtung ohne Schweißen, Aufweiten oder zusätzliche Dichtmittel.

Es ist vollständig mit den gängigen JS-Standard-Rohrverschraubungen auf dem Markt austauschbar und wird häufig zum Verbinden von Hydraulik-, Pneumatik-, Schmier- und Leichtchemie-Prozessleitungen verwendet und bietet eine schnelle, wartungsfreundliche und vibrationsbeständige Rohrverbindungslösung.

Anwendungen und Projektfälle

Hauptanwendungsszenarien

Industrielle Hydrauliksysteme, Schmierleitungen für Werkzeugmaschinen, Instrumentierung für chemische Prozesse, Schiffs- und Offshore-Ausrüstung, pneumatische Steuerungssysteme, Halbleitergasleitungen, Ausrüstung für die Lebensmittel- und Getränkeverarbeitung.

Referenzprojekte

Südkoreanisches Feinchemiewerk: 30.000 Stück 316L JS-Ferrulen für Probenentnahmeleitungen von Analysegeräten geliefert, beständig gegen schwache Säuren und organische Lösungsmittelmedien, bestanden die 12-monatige Vor-Ort-Verifizierung ohne Leckage.

Japanischer OEM für CNC-Werkzeugmaschinen: JS-Hydraulikhülse aus Kohlenstoffstahl für Hydraulik- und Schmierleitungen der gesamten Maschine, insgesamt 8 Millionen gelieferte Teile, Montageausfallrate unter 0,2 %.

Marine-Wartungshändler in Singapur: Massenlieferung von Edelstahl-Ferrulen für die Nachrüstung von Schiffsmaschinenraum-Rohrleitungen, Salzsprühkorrosionsbeständigkeit entspricht den Anforderungen für Marinequalität, Nachbestellungsrate erreicht 82 %.

Vollständige Qualitätskontrolle

Eingangskontrolle: Rohmaterialhärte, chemische Zusammensetzung und Maßkontrolle pro Charge; Unqualifizierte Materialien werden abgelehnt.

Präzisionsformung: CNC-Kaltstauchen + Präzisionsdrehbearbeitung, automatische Online-Maßerkennung für Schlüsselflächen.

Leistungsüberprüfung: Jede Charge wird einem Auszugskrafttest, einem Druckzyklustest und einem Salzsprühtest unterzogen, um die Grifffestigkeit und die Zuverlässigkeit der Dichtung zu überprüfen.

Rückverfolgbarkeitssystem: Jede Verpackung ist mit einer Chargennummer gekennzeichnet, die Rückverfolgbarkeit zur Rohmaterialcharge, zum Produktionsdatum und zu vollständigen Prüfdaten ermöglicht.

FAQ

F1: Welches Material soll ich wählen, Kohlenstoffstahl oder Edelstahl?

A: Kohlenstoffstahl (verzinkt) wird für allgemeine Hydraulik- und Schmiersysteme mit Kostenpriorität empfohlen. Edelstahl 304 eignet sich für wasserbasierte Medien und allgemeine Korrosionsumgebungen; 316L wird für Meerwasser-, Chemie- und hochreine Gasanwendungen benötigt.

F2: Wie hoch ist der maximale Arbeitsdruck?

A: Aderendhülsen aus Kohlenstoffstahl unterstützen bis zu 25 MPa; Ferrulen aus Edelstahl 304/316L unterstützen bis zu 64 MPa, abhängig von der Rohrwandstärke und der Anschlussleistung.

F3: Akzeptieren Sie Bestellungen in kleinen Mengen?

A: Ja. Keine Mindestbestellmenge für Standardgrößen; Proben können zum Testen zur Verfügung gestellt werden. Kundenspezifische Größen beginnen bei 500 Stück pro Spezifikation.

F4: Was ist der Unterschied zwischen Einzelklemmring- und Doppelklemmringverschraubungen?

A: Bei der Einzelhülse (JS-Serie) handelt es sich um eine Hülse, die sowohl Dichtungs- als auch Haltefunktionen übernimmt und für Mitteldruckanwendungen bis zu 25–64 MPa geeignet ist. Die Doppelhülse verwendet separate vordere und hintere Hülsen zum Abdichten bzw. Greifen und bietet höhere Druckwerte und eine bessere Antivibrationsleistung für Hochleistungsanwendungen.

F5: Kann die JS-Hydraulikhülse mit Schläuchen anderer Hersteller verwendet werden?

A: Ja. Unsere JS-Ferrulen werden unter strikter Einhaltung der JIS-Standards hergestellt und sind vollständig mit den gängigen JS-Standard-Rohrverschraubungen auf dem Markt austauschbar. Für optimale Leistung empfehlen wir die Verwendung präziser kaltgezogener nahtloser Stahlrohre, die den JIS-Maßtoleranzen entsprechen.
