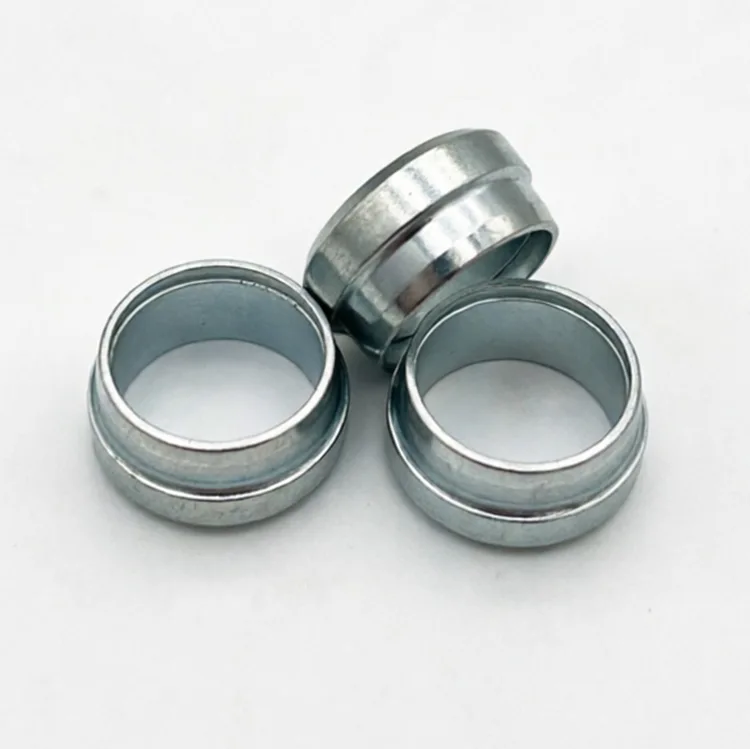

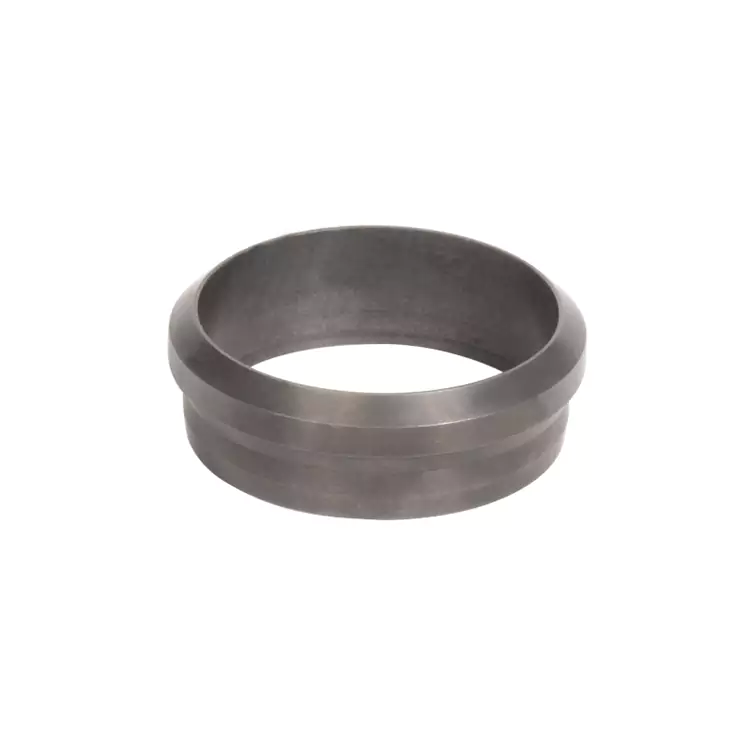

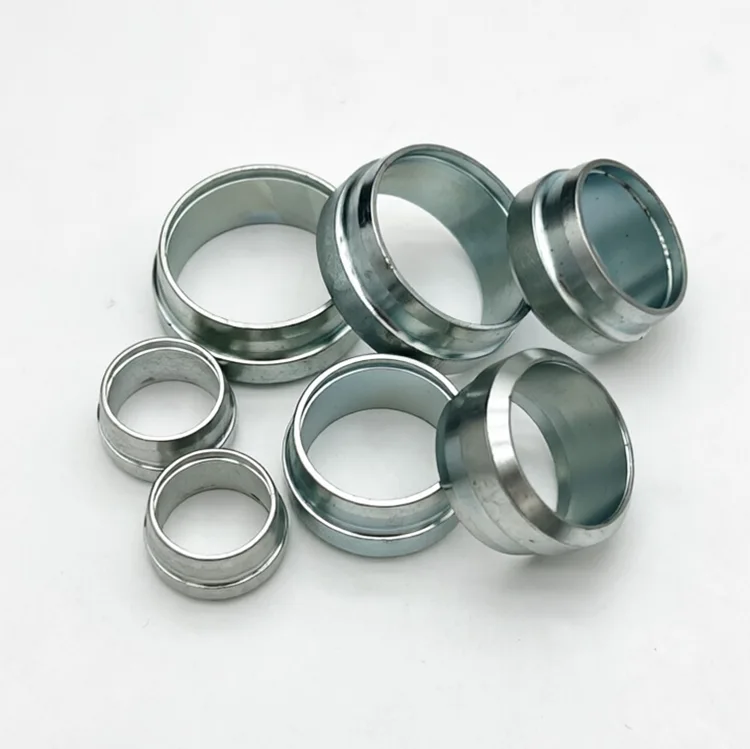

Leichte hydraulische Rohrleitungshülse

Die Schneidringe der L-Serie von XYOON sind speziell entwickelte Beißverbinder für 24°-Kegelrohrverschraubungen nach DIN 2353, die ausschließlich für dünnwandige nahtlose Stahlrohre entwickelt wurden. Beim Anziehen wird die leichte hydraulische Rohrleitungszwinge radial komprimiert und schneidet sich gleichmäßig in die Rohraußenwand ein, wodurch eine leckagedichte, vibrationsbeständige Metall-auf-Metall-Dichtung ohne Schweißen, Aufweiten oder Dichtmittel entsteht. Es handelt sich um eine leichte, kostengünstige und wartungsfreundliche Verbindungslösung für Systeme mit einer Nennleistung von 16–25 MPa und lässt sich direkt in bestehende DIN-Standard-Armaturenbaugruppen integrieren.

Kernwert und Hauptunterscheidungsmerkmale

Wir haben nicht nur eine weitere Standardferrule hergestellt, sondern sie für reale Ausfallarten dünner Rohre optimiert:

Rohrrissbeständiges Klingenprofil

Die Schneidkante verfügt über eine abgerundete Bogengeometrie anstelle einer scharfen Rohkante, so dass sie die Rohrwand gleichmäßig über 360° durchdringt, ohne das Rohrmaterial abzuscheren. Feldversuche an dünnwandigen Rohren mit einem Durchmesser von 8 x 1 mm ergaben eine Rissbildungsrate von unter 0,1 % und eine Ausreißfestigkeit, die 30 % über dem Branchendurchschnitt liegt.

Leichtes Design, geringere Gesamtsystemkosten

Jede Ferrule ist auf dünnwandige Präzisionsrohre nach DIN 2391 abgestimmt und wiegt 28 % weniger als eine gleichwertige schwere Ferrule der S-Serie. In Kombination mit dünneren Schläuchen werden die Gesamtkosten für Rohrleitungsmaterial um 25–30 % gesenkt, während die volle Nenndruckleistung erhalten bleibt – ideal für die OEM-Produktion in großen Stückzahlen.

Konsistente Leistung von Charge zu Charge

Alle Ferrulen werden einer Einsatzhärtung in kontrollierter Atmosphäre unterzogen, wobei die Oberflächenhärte zwischen HRC 58–62 und die Einsatztiefe präzise auf 0,1–0,15 mm eingestellt wird. Die Leistungsschwankung zwischen Produktionschargen beträgt ≤2 %, wodurch Überraschungen bei der Massenmontage vermieden werden.

Anwendungen und reale Projektfälle von hydraulischen Rohrleitungshülsen für leichte Beanspruchung

Typische Anwendungsfälle

Zentralschmiersysteme für CNC-Maschinen, pneumatische Schaltkreise in Automatisierungsproduktionslinien, hydraulische Rohrleitungen für Textilmaschinen, Förderleitungen für Lebensmittel und Getränke, Kühlwassersysteme, Instrumentierungssteuerleitungen, Rohrleitungen für leichte chemische Prozesse.

Häufig gestellte Fragen

F1: Können hydraulische Rohrleitungszwingen für leichte Beanspruchung an Geräten mit ständigen Vibrationen verwendet werden?

A: Ja. Unser optimiertes Bissprofil erfüllt die DIN-Normen für Vibrationsfestigkeit unter Nenndruck und funktioniert zuverlässig auf Automatisierungsgeräten und Werkzeugmaschinen. Für schwere Stoß- und Hochdruckimpulsanwendungen empfehlen wir stattdessen unsere schweren Aderendhülsen der S-Serie.

F2: Sind sie mit Rohrverschraubungen der L-Serie anderer Marken kompatibel?

A: Ja. Sie werden streng nach den Abmessungen der L-Serie nach DIN 2353 hergestellt und können ohne Leckage oder Passungsprobleme direkt mit Standard-24°-Kegel-Light-Serie-Fittings jeder Marke kombiniert werden.

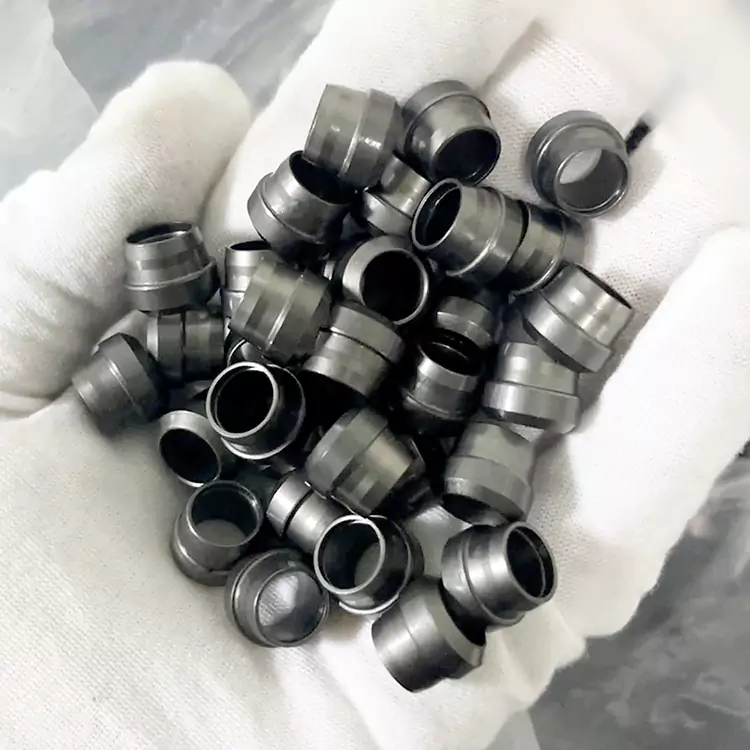

F3: Können leichte Ferrulen aus Edelstahl in Meerwasser verwendet werden?

A: SS304 wird nicht für eine langfristige Einwirkung von Meerwasser empfohlen, da es zu Lochfraßkorrosion kommen kann. Für Meeres- und Meerwasserumgebungen empfehlen wir Edelstahl SS316L für eine hervorragende Chloridbeständigkeit.

F4: Wie installiere ich Lichthülsen der L-Serie richtig an dünnwandigen Rohren?

A: Stellen Sie sicher, dass die Rohrenden rechtwinklig, gratfrei und sauber sind. Führen Sie den Schlauch vollständig in den Verschraubungskörper ein. Ziehen Sie die Mutter handfest an und ziehen Sie sie dann mit einem Schraubenschlüssel um 1/4 bis 1/2 Umdrehung weiter fest. Vermeiden Sie bei dünnwandigen Rohren ein zu starkes Anziehen, um eine Rohrverformung zu verhindern. Für eine gleichmäßige Montage wird ein Drehmomentschlüssel empfohlen.

F5: Können Aderendhülsen der L-Serie mit Standardwandrohren verwendet werden?

A: Aderendhülsen der L-Serie wurden speziell für dünnwandige Rohre entwickelt. Für Rohre mit Standardwandstärke empfehlen wir unsere schweren Aderendhülsen der S-Serie, die eine optimale Bisstiefe und Dichtungsleistung für Standardrohrabmessungen bieten.
