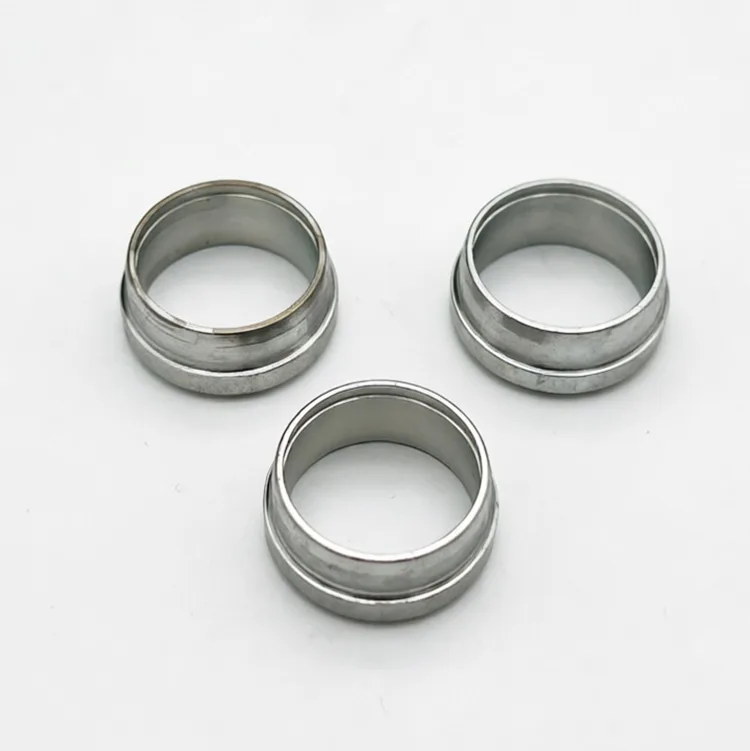

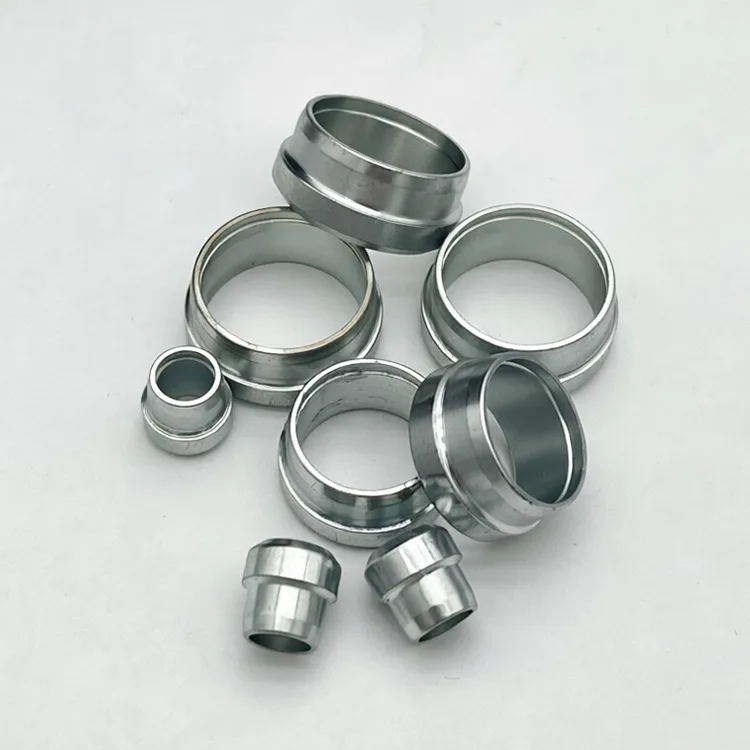

Robuste hydraulische Rohrleitungshülse

Die Heavy Duty Hydraulic Pipeline Ferrule der XYOON S-Serie entspricht DIN 2353 und ISO 8434-1 und ist eine Doppelklingen-Dichtungskomponente, die für dickwandige nahtlose Stahlrohre in Extremdruckanwendungen entwickelt wurde. Belastbar bis 630 bar, erhältlich in Kohlenstoffstahl und SS316L, Größen von φ6 bis φ42 mm. Oberflächenhärte HRC 58–62 mit robustem Kern zur Stoßdämpfung. Konzipiert für Bergbau-, Bau-, Schiffs- und Ölfeld-Hydrauliksysteme. Direktlieferung ab Werk mit kostenlosen Mustern verfügbar.

Gebaut für extreme hydraulische Belastungen

In Hochdruckhydrauliksystemen – Bergbaumaschinen, Baumaschinen, metallurgischen Pressen und Offshore-Bohrinseln – führen Rohrverbindungsfehler nicht nur zu Undichtigkeiten. Sie führen zu ungeplanten Ausfallzeiten, Sicherheitsrisiken und Reparaturkosten, die das Hundertfache des Wertes der Armatur selbst übersteigen. Herkömmliche Aderendhülsen verrutschen häufig unter Impulsdruck, reißen bei starken Vibrationen oder verlieren nach 1.000 Stunden Dauerbetrieb ihre Vorspannung, was ein häufiges Nachziehen vor Ort erforderlich macht.

Die XYOON-Schneidringe der schweren Serie (S-Typ) sind speziell entwickelte Beißverschluss- und Dichtungskomponenten für 24°-Konus-Rohrverschraubungen nach DIN 2353 / ISO 8434-1, die ausschließlich für dickwandige nahtlose Stahlrohre unter erschwerten Bedingungen entwickelt wurden. Wenn die Überwurfmutter festgezogen wird, wird die Ferrule radial zusammengedrückt und ihre doppelten Schneidkanten dringen tief und gleichmäßig in die Außenwand des Rohrs ein, wodurch eine dauerhafte mechanische Verriegelung und eine leckagedichte Metall-auf-Metall-Dichtung entsteht. Kein Schweißen, kein Aufweiten, kein Dichtmittel erforderlich.

Kernleistungsvorteile der Hochleistungs-Hydraulikrohrhülse

1. Jedes Designdetail ist für schwere Ausfallarten optimiert:

2. Branchenführende Druckstufe, Größe für Größe überprüft

3.Dual-Blade-Bissstruktur: Anti-Pullout + Impulsermüdungsbeständig

4.Kontrollierter Härtegradient: harte Kante, robuster Körper

5.Gebaut für raue Feldumgebungen

6. Echte Drop-in-Austauschbarkeit

Anwendungen und verifizierte Praxisfälle

Baumaschinen (Bagger, Kräne, Lader), hydraulische Bergbauausrüstung, metallurgische Schmiedepressen, Marine- und Offshore-Hydrauliksysteme, Ölfeldausrüstung, Hochdruck-Hydraulikaggregate, Tunnelbohrmaschinen.

Bewährte Kundenprojekte

Australischer Erstausrüster für Bergbauausrüstung: Der Kunde musste zuvor nach 1.000 Betriebsstunden mit Aderendhülsen von Mitbewerbern einen Drehmomentabfall von 12 % und eine Leckagerate von 3,8 % hinnehmen. Nach der Umstellung auf XYOON ergaben 1.500 Stunden dauernde Feldtests, dass es zu keinem Rohrauszug kam und die Leckagerate unter 0,2 % lag, mit Nachbestellungen für 4 aufeinanderfolgende Jahre.

Chinesische Top-3-Baumaschinenmarke: Vollständiger Haupthydraulikkreis passend für 20-30-Tonnen-Bagger. Hat 1 Million Impulszyklustests bei 35 MPa bestanden, erfüllt den strengen Zuverlässigkeitsstandard des OEM und ersetzt importierte Aderendhülsen zu 40 % geringeren Kosten.

Warum XYOON wählen?

Erhaltene Zertifizierungen:

DIN 2353 / ISO 8434-1 – Konform mit internationalen Hochleistungshydrauliknormen

ISO 9001:2015 – Qualitätsmanagementsystem zertifiziert

CE 2006/42/EG – konform mit der EU-Maschinensicherheitsrichtlinie

SGS – Verifizierte Materialzusammensetzung (auf Anfrage erhältlich)

Qualitätssicherung:

Einsatzhärten unter kontrollierter Atmosphäre mit einer Oberflächenhärte von HRC 58–62 und einer Einsatztiefe von 0,1–0,15 mm. 100 % Maßkontrolle und Härteprüfung pro Charge. Die Erfolgsquote im Werk liegt konstant über 99,8 %. Jeder Charge liegt ein vollständiger Prüfbericht und ein Materialzertifikat bei.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen schweren Aderendhülsen der S-Serie und leichten Aderendhülsen der L-Serie?

A: Schwere Aderendhülsen der S-Serie sind für dickwandige nahtlose Rohre konzipiert und für einen Druck von bis zu 630 bar ausgelegt. Sie verfügen über einen Doppelklingenbiss für extremen Druck und Vibrationen. Leichte Ferrulen der L-Serie sind für dünnwandige Rohre in Systemen mit niedrigem bis mittlerem Druck (16–25 MPa) mit Einzelblatt-Design vorgesehen. Wählen Sie die S-Serie für Hochleistungsanwendungen und die L-Serie für leichte, kostensensible Projekte.

F2: Sind Hochleistungs-Hydraulikrohrhülsen mit Armaturen anderer Marken kompatibel?

A: Ja. Sie werden streng nach den Abmessungen der S-Serie nach DIN 2353 und ISO 8434-1 hergestellt und sind ohne Modifikation zu 100 % mit allen Hochleistungs-24°-Konusverschraubungen globaler Marken austauschbar.

F3: Wie hoch ist der maximale Arbeitsdruck für Aderendhülsen der S-Serie?

A: Standard-Aderendhülsen der S-Serie sind je nach Rohrwandstärke und Anschlussleistung für einen Druck von bis zu 630 bar (63 MPa) ausgelegt. Für spezielle Hochdruckanforderungen bieten wir auf Anfrage individuelle Lösungen an.

F4: Können Aderendhülsen der S-Serie aus Kohlenstoffstahl in korrosiven Umgebungen verwendet werden?

A: Aderendhülsen aus Kohlenstoffstahl mit Zinkbeschichtung eignen sich für den allgemeinen Innen- und leichten Außeneinsatz. Für Meeres-, Chemie- oder Umgebungen mit hoher Luftfeuchtigkeit empfehlen wir Edelstahl SS316L für hervorragende Korrosionsbeständigkeit und längere Lebensdauer.
