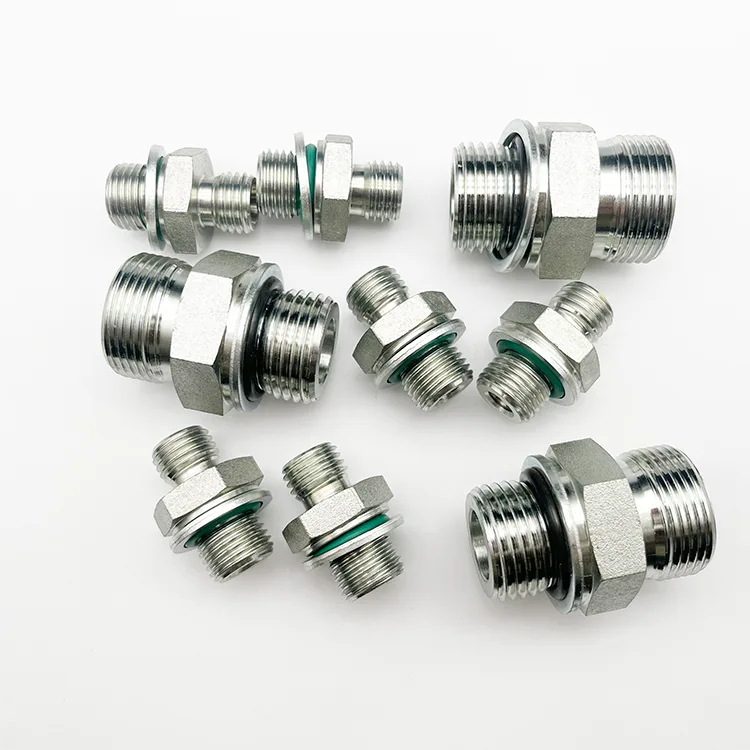

Starre hydraulische Rohrverschraubung

Herkömmliche geschweißte starre Rohrleitungen erfordern zertifizierte Schweißer und Genehmigungen für Heißarbeiten und bergen ein hohes Risiko interner Kontamination und Schweißversagen.

XYOON-Hydraulikanschlüsse für starre Rohre sind präzisionsgefertigte Anschlüsse für nahtlose Stahlrohre, die in den Konfigurationen mit Bisskompression, Schweißbarkeit und 37°-Bördelung erhältlich sind. Bei den Bite-Designs entfällt das Schweißen vollständig, was eine schnelle, saubere und leckagefreie Montage fester Rohrleitungssysteme für die Schwerindustrie ermöglicht.

Kernvorteile

60 % schnellere Installation: Das Bite-Type-Design erfordert nur einen Standardschlüssel. Es sind weder Schweißgeräte noch zertifizierte Schweißer erforderlich, was den Arbeitsaufwand und die Stillstandszeit vor Ort drastisch verkürzt.

Keine interne Kontamination: Keine Schweißschlacke oder Oxidablagerungen in den Rohren, wodurch das Risiko von Pumpen-/Ventilschäden vermieden wird. Kein Spülen nach dem Schweißen erforderlich, ideal für hochreine Schaltkreise.

1M+ Impulszykluslebensdauer: Präzisionsgeschliffene Dichtungssitze halten kontinuierlichen Vibrationen und Druckpulsationen stand und weisen eine bessere Ermüdungsbeständigkeit als Schweißverbindungen auf.

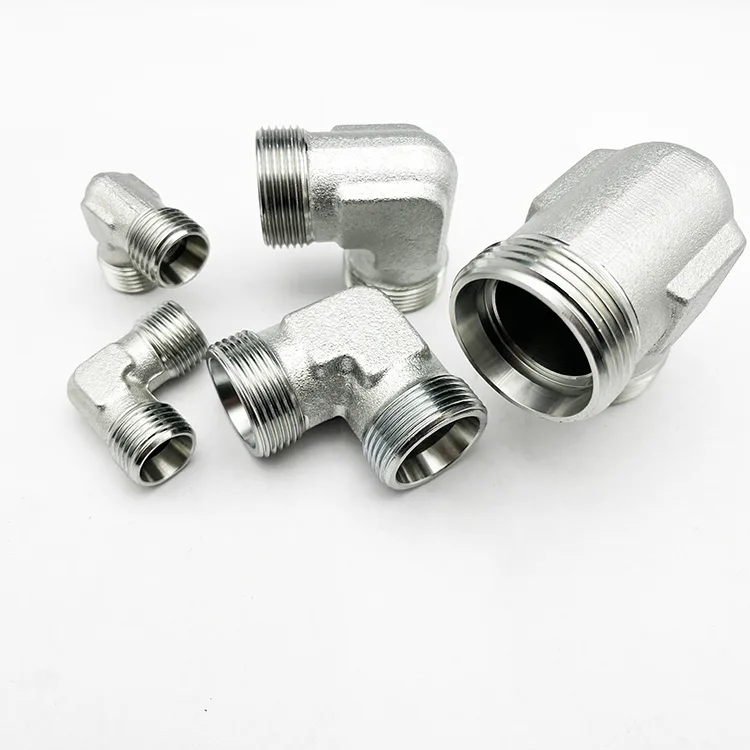

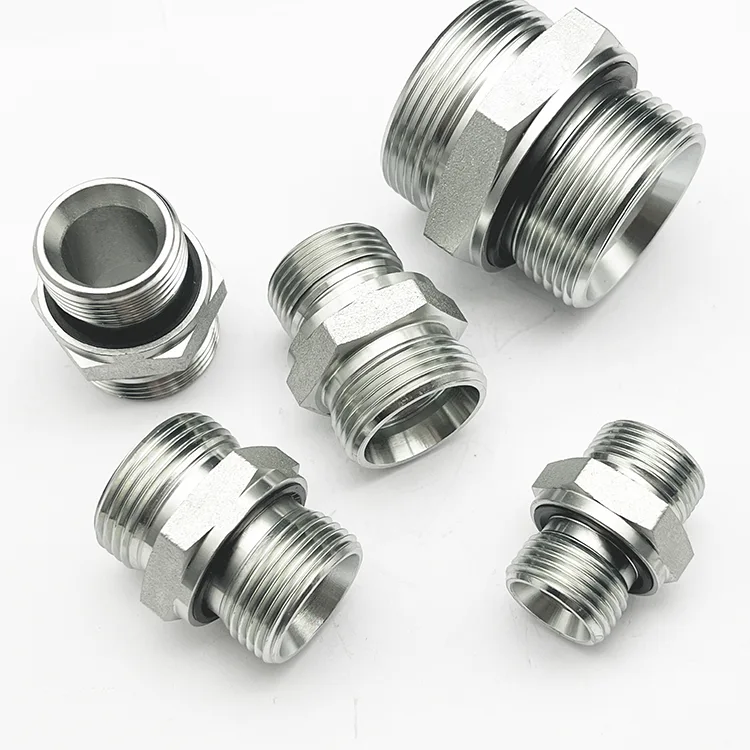

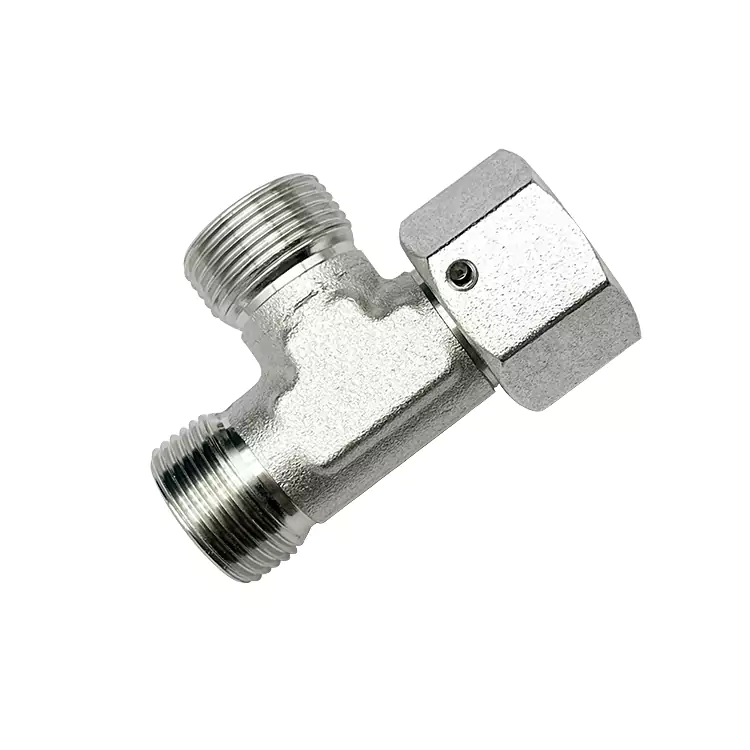

Vollständiger Konfigurationsbereich: Gerade Steckverbinder, Winkelstücke, T-Stücke, Reduzierstücke, Schotte, Stopfen und Kappen, alle von einem Lieferanten mit gleichbleibender Qualität.

Wiederverwendbar und wartbar: Beißbeschläge ermöglichen eine wiederholte Demontage und erneute Montage, sodass Systemänderungen und routinemäßige Wartungsarbeiten schnell und kostengünstig durchgeführt werden können.

Technische Spezifikationen

Anwendungsgebiete der hydraulischen Starrrohrverschraubung

Hydrauliksysteme für Stahlwerke, Schiffsmaschinenräume, Lebensmittelverarbeitungslinien, Hydraulikstationen für Kraftwerke, Spritzguss-Hartleitungen, metallurgische Ausrüstung.

Zertifizierung und Qualitätssicherung

Erhaltene Zertifizierungen:

ISO 9001:2015 – Qualitätsmanagementsystem zertifiziert

CE PED – konform mit der EU-Druckgeräterichtlinie

ROHS & REACH – Konforme Materialien

EN 10204 3.1 – Materialprüfberichte auf Anfrage erhältlich

Qualitätskontrollprozess:

Spektralanalyse des Rohmaterials und Dimensionsüberprüfung.

Stündliche prozessbegleitende Dimensionsprüfung; 100 % Gewinde-Gut-/Schlecht-Messlehrenprüfung.

Prüfung des Dichtflächenprofils und der Rauheit.

100 % Drucktest pro Charge.

Abschließende Sichtprüfung auf Beschichtungsfehler und Oberflächenbeschaffenheit.

Die Erfolgsquote im Werk liegt konstant über 99,8 %. Vollständige Rückverfolgbarkeit durch eindeutige Chargennummer.

Kundendienst und Garantie

12 Monate Garantie auf Herstellungsfehler.

Technischer Support per E-Mail, Telefon oder Videoanruf für Installationsanleitungen, passende Auswahl und Überprüfung der Systemkompatibilität.

Chargenrückverfolgbarkeit – Produktionsaufzeichnungen werden für jede Charge archiviert.

Schnelle Nachlieferung – Standardgrößen auf Lager; Sondergrößen 15-20 Werktage.

Kostenloses Muster – auf Anfrage zur Kundenüberprüfung erhältlich.

24-Stunden-Antwort auf Anfragen.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen Biss-, Schweiß- und 37°-Bördelanschlüssen?

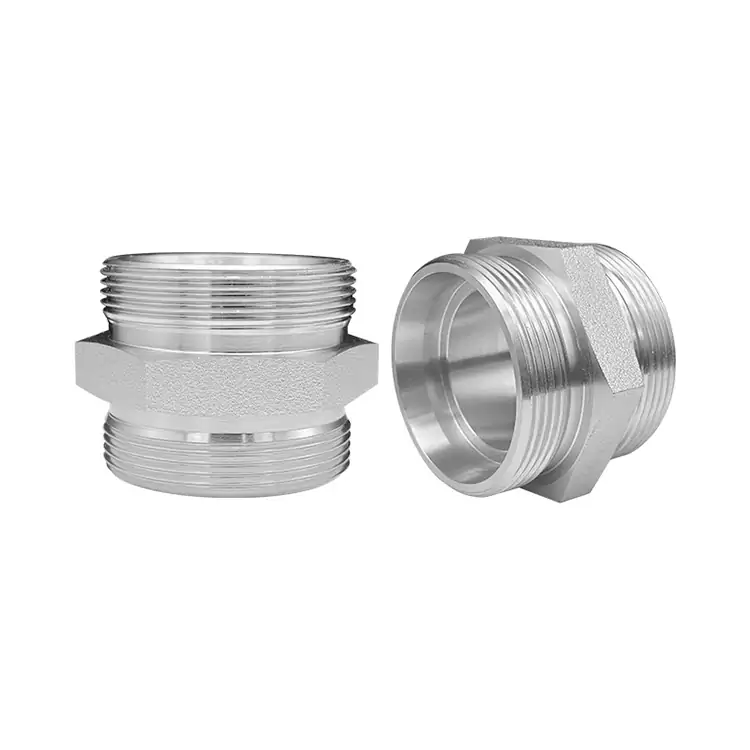

A: Der Beißtyp (DIN 2353) erfordert kein Schweißen – eine Klemmhülse schneidet sich beim Festziehen in die Rohrwand ein, ideal für eine schnelle und saubere Montage. Schweißbare Fittings werden an das Rohrende geschweißt und eignen sich für dauerhafte Verbindungen in Hochtemperatursystemen. Bei der 37°-Bördelung (SAE J514) werden ein aufgeweitetes Rohrende und eine Mutter verwendet, wie sie üblicherweise in nordamerikanischen Hydrauliksystemen verwendet werden. Wählen Sie basierend auf Ihrem Systemstandard und Ihren Installationspräferenzen.

F2: Können Beißbeschläge nach der Demontage wiederverwendet werden?

A: Der Verschraubungskörper und die Mutter können wiederverwendet werden. Allerdings wird die Ferrule bei der Erstinstallation dauerhaft verformt und muss beim erneuten Zusammenbau durch eine neue ersetzt werden, um eine zuverlässige Abdichtung zu gewährleisten.

F3: Wie hoch ist der maximale Betriebsdruck für starre Rohrverbindungen?

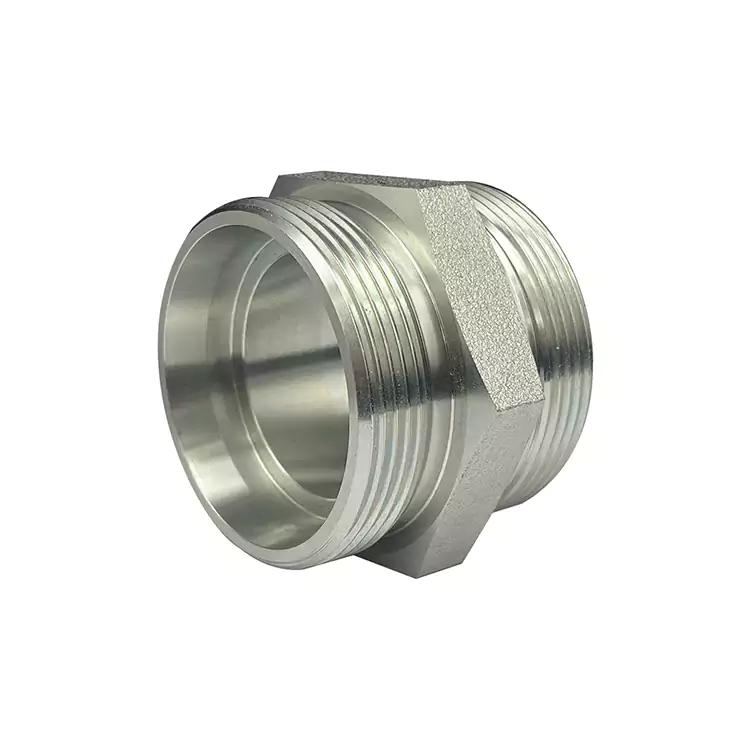

A: Armaturen der schweren Serie aus Kohlenstoffstahl sind für einen Druck von bis zu 630 bar ausgelegt (je nach Größe). Edelstahlarmaturen sind für einen Druck von bis zu 400 bar ausgelegt. Überprüfen Sie immer den Druckwert anhand der Rohrwandstärke und der Anschlussspezifikation.

F4: Sind starre Rohr-Hydraulikanschlüsse mit Schläuchen anderer Hersteller kompatibel?

A: Ja. Unsere nach DIN- und SAE-Standards hergestellten Fittings sind vollständig kompatibel mit jedem nahtlosen Stahlrohr, das die erforderlichen Maßtoleranzen erfüllt. Für eine optimale Leistung empfehlen wir die Verwendung präziser kaltgezogener nahtloser Rohre.

F5: Unterstützen Sie benutzerdefinierte Größen und nicht standardmäßige Konfigurationen?

A: Ja. Wir unterstützen kundenspezifische Größen, spezielle Materialien und nicht standardmäßige Konfigurationen basierend auf Kundenzeichnungen und -spezifikationen. Bitte wenden Sie sich mit Ihren Anforderungen an unser technisches Team.
