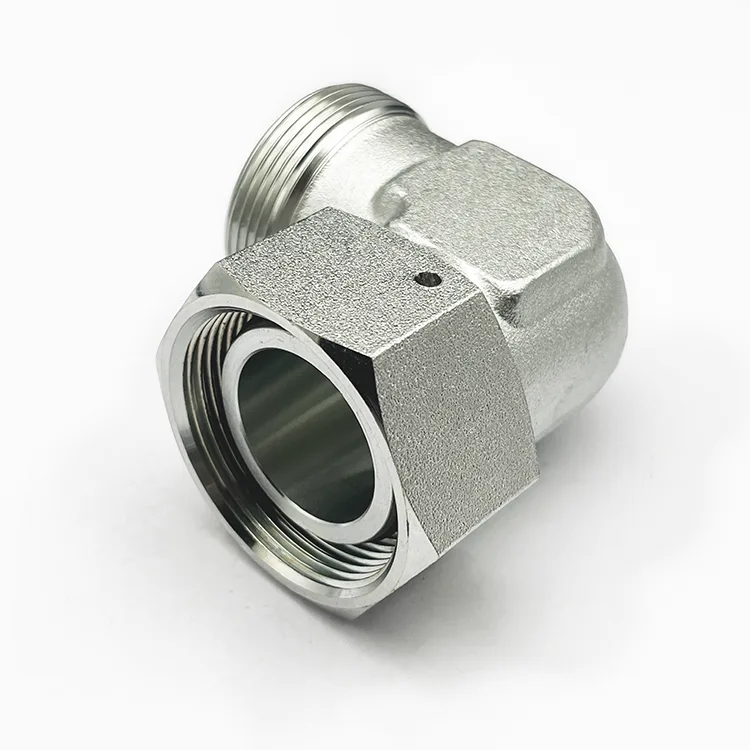

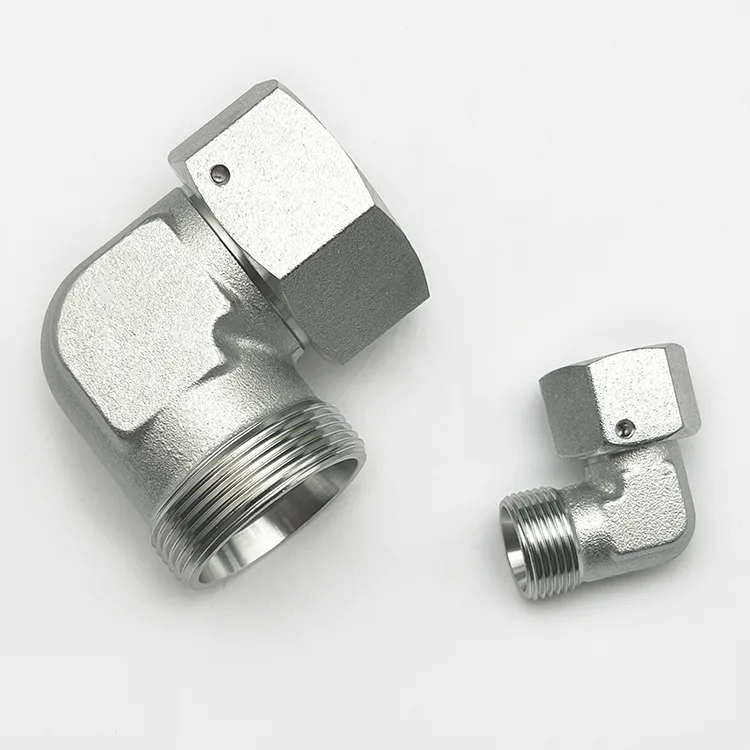

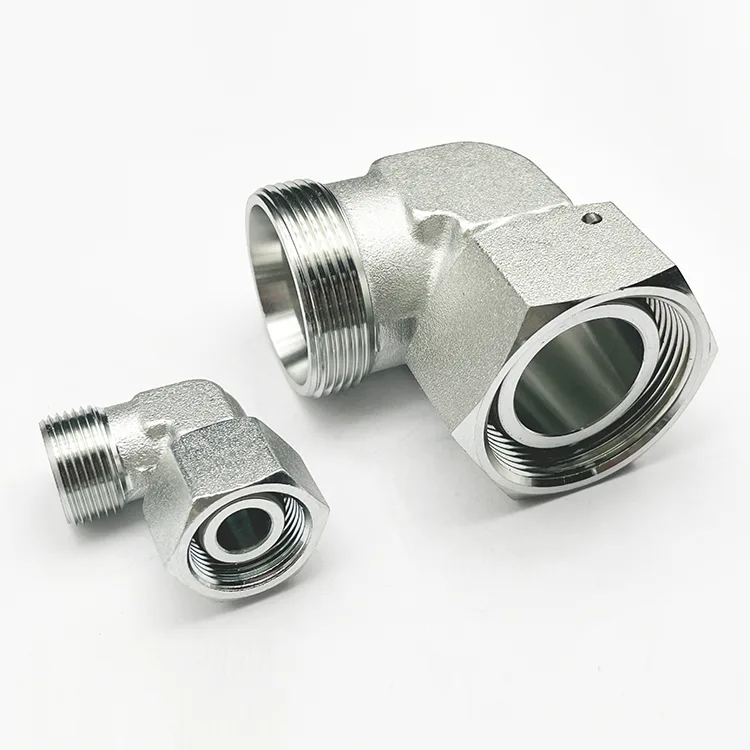

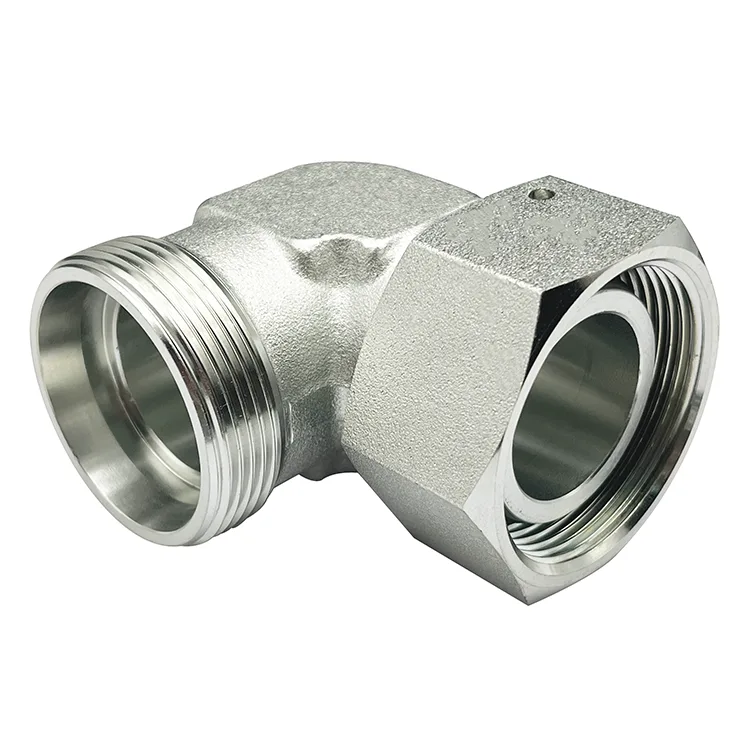

Hydraulische Übergangsarmatur

Bei hydraulischen Übergangsanschlüssen handelt es sich um Präzisionsrohrkomponenten, die für die Bewältigung gängiger Branchenherausforderungen entwickelt wurden, wie z. B. Schnittstelleninkompatibilität zwischen Standards, umständliche Modifikationen vor Ort und Ausfälle bei Hochdruckleckagen. Diese aus massivem Stangenmaterial mittels Präzisionsbearbeitung hergestellten Armaturen zeichnen sich durch ein nahtloses, einteiliges Design aus, sodass kein Schweißen oder Zusammenbau mehrerer Teile erforderlich ist. Sie ermöglichen nahtlose Übergänge zwischen den wichtigsten Gewindestandards – einschließlich DIN 24°-Kegel, NPT, BSPP/BSPT, JIS und ORFS – und vermeiden so die Risiken, die mit Schweißen vor Ort, behelfsmäßigen Durchmesseranpassungen oder komplexen mehrteiligen Baugruppen verbunden sind.

Die gesamte Produktlinie ist sowohl aus Kohlenstoffstahl als auch aus Edelstahl erhältlich, unterstützt Drücke bis zu 630 bar und ist mit einer breiten Palette von Hochleistungshydraulikgeräten für mittlere bis hohe Drücke kompatibel. Wir unterstützen den Großeinkauf von Standardbeständen, kundenspezifischen Gewindekombinationen und die weltweite Lieferung, sodass diese Armaturen für verschiedene technische Szenarien geeignet sind, einschließlich der Nachrüstung von Geräten, der Integration von Exportgeräten und Rohrleitungssystemen verschiedener Marken.

Wie verhindert das strukturelle Design häufige Ausfälle von Hochdruckleitungen?

1. Die einteilige, schweißfreie Struktur eliminiert das Risiko von Hochdruck-Berstungen: Übergangs-Hydraulikanschlüsse werden aus massivem Stangenmaterial gefertigt, wobei herkömmliche Schweißmethoden umgangen werden. Die resultierende Struktur ist dicht und gleichmäßig und frei von Fehlern wie Schweißporosität oder Kaltverbindungen. Unter den Bedingungen hochfrequenter Druckimpulse und kontinuierlicher Gerätevibrationen kommt es bei den Fittings nicht zu Schweißrissen oder örtlichem Druckverlust, wodurch die Stabilität des Hochdrucksystembetriebs strukturell gewährleistet wird.

2. Durch die präzise Gewindeanpassung werden Schnittstellenlücken beseitigt: Durch die präzise CNC-Bearbeitung wird jedes Gewinde einer vollständigen Prüfung mit Gut/Schlecht-Lehren unterzogen, wobei Dichtwinkel, Gewindesteigung und Zahnprofile strikt den internationalen Standards entsprechen. Sie bieten perfekte Kompatibilität mit Rohrleitungskomponenten verschiedener Marken und Standards und verhindern Probleme wie Mikroleckagen und Druckabfall, die durch übermäßige Lücken oder Fehlausrichtung bei Verbindungen verschiedener Marken verursacht werden. 3. Das stromlinienförmige Design mit vollem Durchgang minimiert den Systemdruckabfall: Der interne Strömungsweg ist glatt und frei von abrupten Übergängen. Im Vergleich zu zusammengebauten Adapteranschlüssen reduziert dieses Design effektiv Turbulenzen und Strömungswiderstände, verringert den Druckverlust im Hydrauliksystem, gewährleistet eine stabile Leistungsabgabe für Hochdruckgeräte und ist für den kontinuierlichen Langzeitbetrieb geeignet.

Wie passen die verschiedenen Material- und Spezifikationsoptionen zu den unterschiedlichen industriellen Betriebsbedingungen?

1. Kohlenstoffstahl für allgemeine Schwerlastanwendungen: Hochfester, gehärteter Kohlenstoffstahl bietet hervorragende strukturelle Integrität und Druckfestigkeit. Es widersteht Hochdruckstößen von 630 bar stabil und eignet sich daher ideal für Standard-Hochleistungshydrauliksysteme in Bergbaumaschinen, metallurgischen Pressen und Baumaschinen.

2. Edelstahl für raue, korrosive Umgebungen: Edelstahl bietet eine hervorragende Beständigkeit gegen Rost, Säuren, Laugen und Salznebel. Es eignet sich für korrosive Bedingungen – wie Offshore-Bohrplattformen, Außengeräte und Rohrleitungen für chemische Flüssigkeiten –, verlängert die Lebensdauer der Komponenten erheblich und reduziert die Häufigkeit von Wartung und Austausch.

3. Umfassende Gewindespezifikationen für alle Verbindungsanforderungen: Das Sortiment deckt die wichtigsten Standards ab, darunter DIN 24°-Kegel, NPT, BSP (männlich/weiblich), JIS und ORFS. Es unterstützt verschiedene Konfigurationen – wie gerade, Reduzier-, Winkel- und T-Stücke – und ermöglicht eine standardübergreifende Modifikation und Verbindung von Rohrleitungen aus einer Hand, ohne dass zusätzliche Adapter erforderlich sind.

Was sind die wesentlichen drucktragenden Vorteile dieser Übergangs-Hydraulikarmaturen?

1. Hervorragende Beständigkeit gegen Impulsermüdung: Die Struktur ist für die hochfrequenten Druckimpulse optimiert, die in Bergbau- und Metallurgiegeräten vorkommen. Es widersteht langfristigen zyklischen Druckstößen ohne Vorspannungsverlust oder Verbindungslockerung und löst so die häufigen Probleme von Lockerung und Undichtigkeit, die bei Standardarmaturen nach tausend Betriebsstunden häufig auftreten.

2. Starke Anpassungsfähigkeit an Hoch- und Niederdruckbedingungen: Diese Armaturen sind für jede Spezifikation druckgeprüft und gewährleisten eine dichte, leckagefreie Abdichtung in Niederdruckleitungen und bewahren die strukturelle Integrität ohne Verformung oder Extrusion unter hohem Druck. Ihre Druckfestigkeit geht weit über die von Standard-Universaladaptern hinaus und eignet sich daher für gemischte Hoch- und Niederdruck-Hydrauliksysteme.

3. Vibrationsbeständige, sich lösende Struktur: Dieses Produkt vereint die Dichtungsprinzipien von Hochleistungs-Bissverschraubungen (Aderendhülsen) und gewährleistet eine hochpräzise Verbindung der Schnittstellen und eine hervorragende Verriegelungsstabilität. Die Dichtungsvorspannung bleibt auch bei längerer Hochfrequenzvibration erhalten, sodass häufiges manuelles Nachziehen oder Inspektionen nicht mehr erforderlich sind.

Welche Herausforderungen bei der Nachrüstung vor Ort werden damit gelöst?

1. Behebt Kompatibilitätsprobleme zwischen alten und neuen Gerätestandards: Ältere Geräte verwenden häufig veraltete Thread-Standards, während neue Geräte modernen internationalen Standards entsprechen. Dieses Produkt dient als direkter Adapter, wodurch die Notwendigkeit entfällt, Rohrleitungen zu modifizieren oder neue Löcher zu bohren und neue Leitungen zu verlegen, wodurch die Nachrüstungskosten und Projektzeitpläne erheblich reduziert werden.

2. Eliminiert Sicherheitsrisiken, die mit provisorischen Modifikationen vor Ort verbunden sind: Transition Hydraulic Fitting ersetzt improvisierte Methoden – wie Schweißen, Schleifen oder Stapeln mehrerer Fittings vor Ort – durch ein standardisiertes, einbaufertiges Produkt. Dadurch entfallen Heißarbeiten und Modifikationsmängel, wodurch Sicherheitsrisiken und potenzielle Leckageprobleme während der Installation gemindert werden.

3. Erfüllt multiregionale Standards für Exportausrüstung: Kombinationsarmaturen mit Gewinde können an die Rohrleitungsstandards bestimmter Exportregionen angepasst werden, wodurch handelsbezogene Herausforderungen hinsichtlich der lokalen Rohrleitungskompatibilität und des Mangels an austauschbaren Teilen gelöst werden.

Welche OEM-Supportleistungen stehen für Großbestellungen zur Verfügung?

1. Direkte Lieferung eines vollständigen Sortiments an vorrätigen Produkten: Standardmodelle werden das ganze Jahr über auf Lager gehalten, mit Unterstützung für direkte Massenlieferungen. Dies verkürzt die Beschaffungsvorlaufzeiten und erfüllt die Anforderungen dringender Projektanforderungen und der Massenproduktion von Geräten.

2. Nicht standardmäßige Anpassung und Entwicklung: Unterstützt die Anpassung spezieller Gewindekombinationen, einzigartiger Reduzierungsgrößen und unregelmäßiger Anschlussstrukturen. Produkte können auf der Grundlage spezifischer Gerätezeichnungen und Betriebsparameter entwickelt und hergestellt werden, um Herausforderungen im Zusammenhang mit Nischen- oder nicht standardmäßigen Rohrleitungsverbindungen zu lösen.

3. Umfassende Qualitätsprüfung und After-Sales-Unterstützung: Großbestellungen werden mit Maßkontrollberichten und Drucktestdokumentationen geliefert, um die Zollabfertigung im Ausland und die Projektabnahme zu erleichtern. Darüber hinaus werden technische Anleitungen zur Installation und Unterstützung bei der Auswahl der richtigen Armaturen basierend auf den Betriebsbedingungen bereitgestellt, um Montagefehler vor Ort zu minimieren.

Zertifizierung und Qualitätssicherung

Abgedeckte Gewindestandards:

DIN 24°-Konus (leichte und schwere Baureihe) – Deutsche Norm

NPT / NPTF – amerikanisches konisches Rohrgewinde

BSPP (G) / BSPT (R) – Rohrgewinde nach britischem Standard

JIS – Japanischer Industriestandard

ORFS – O-Ring-Gleitringdichtung

Erhaltene Zertifizierungen:

ISO 9001:2015 – Qualitätsmanagementsystem zertifiziert

CE 2006/42/EG – konform mit der EU-Maschinensicherheitsrichtlinie

SGS – Verifizierte Materialzusammensetzung (auf Anfrage erhältlich)

Qualitätssicherung:

100 % Gut/Schlecht-Gewindeprüfung, Maßprüfung und Druckprüfung pro Charge. Die Erfolgsquote im Werk liegt konstant über 99,7 %. Jeder Charge liegt ein vollständiger Prüfbericht und ein Materialzertifikat bei.

Kundendienst und Garantie

12 Monate Garantie auf Herstellungsfehler.

Technischer Support per E-Mail, Telefon oder Videoanruf für Installationsanleitungen und Überprüfung der Thread-Kompatibilität.

Chargenrückverfolgbarkeit – Produktionsaufzeichnungen werden für jede Charge archiviert.

Schnelle Nachlieferung – Standardgrößen auf Lager; Sondergrößen 15-20 Werktage.

Kostenloses Muster – auf Anfrage zur Kundenüberprüfung erhältlich.

24-Stunden-Antwort auf Anfragen.
