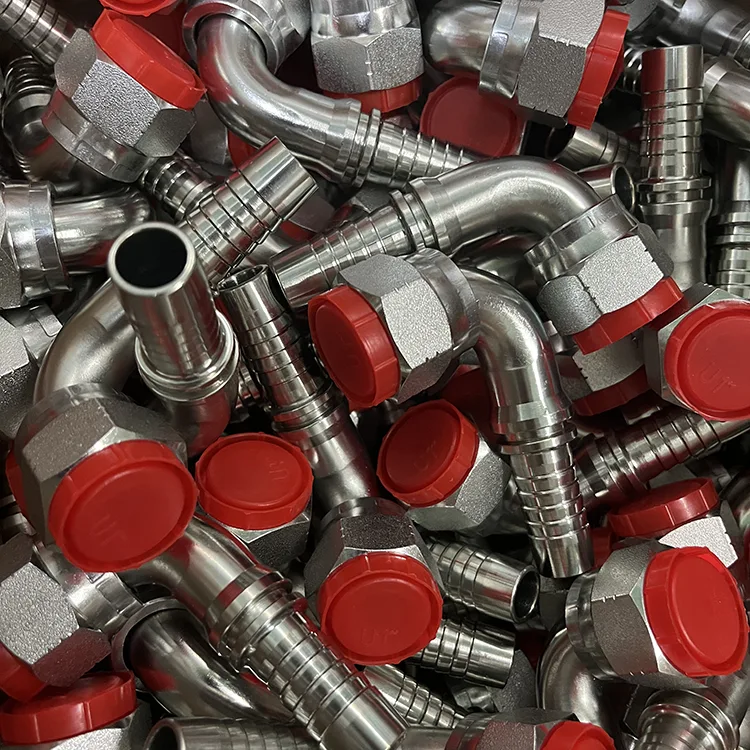

Schlauch-Hydraulikanschluss

Schlauchhydraulikanschlüsse verbinden flexible Schläuche mit Pumpen, Ventilen, Zylindern und starren Rohren, um hydraulische Kraft zu übertragen und gleichzeitig Vibrationen, Wärmeausdehnung und mechanische Bewegung zu absorbieren. Schlecht konstruierte Armaturen leiden häufig unter Schlauchabriss, Nahtlecks und vorzeitiger Korrosion, was zu kostspieligen Ausfallzeiten und Sicherheitsrisiken führt.

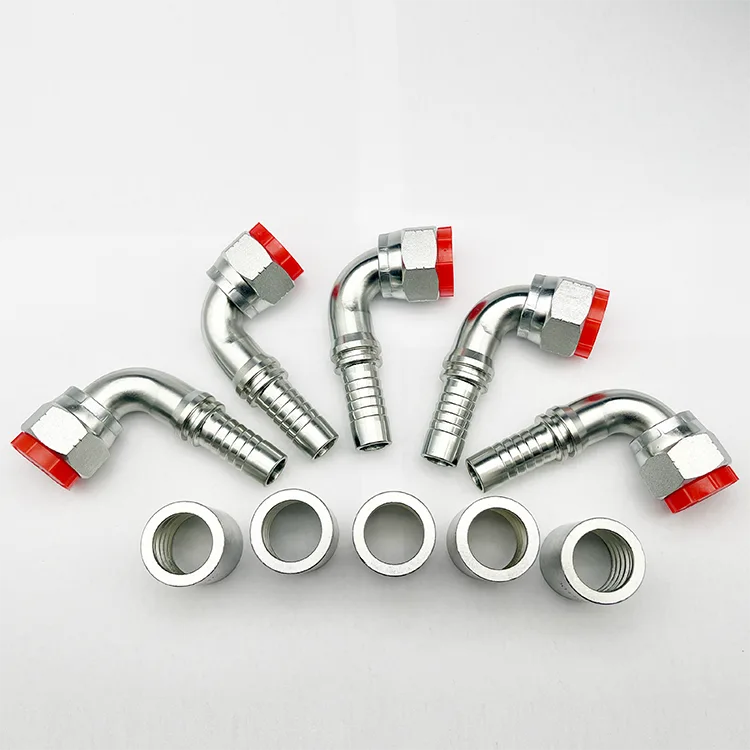

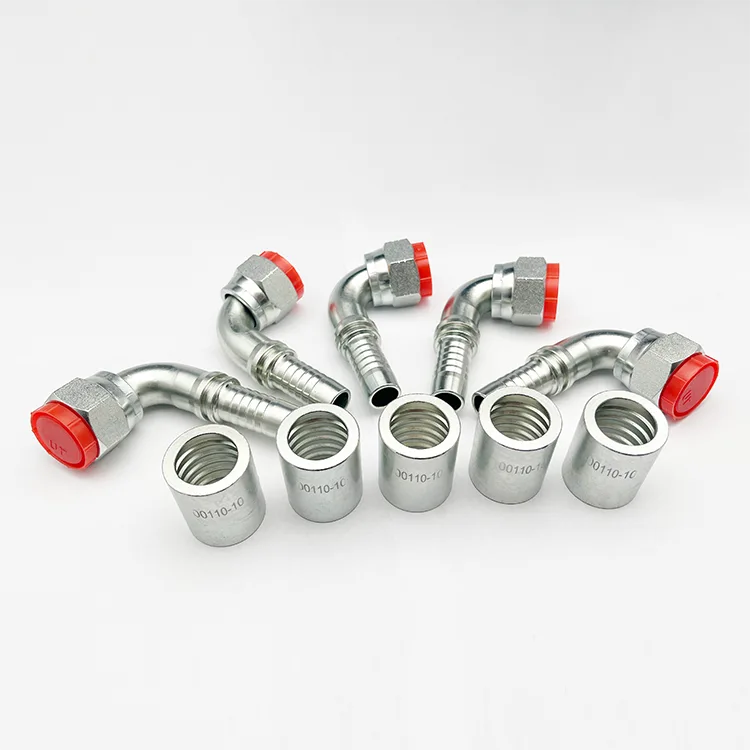

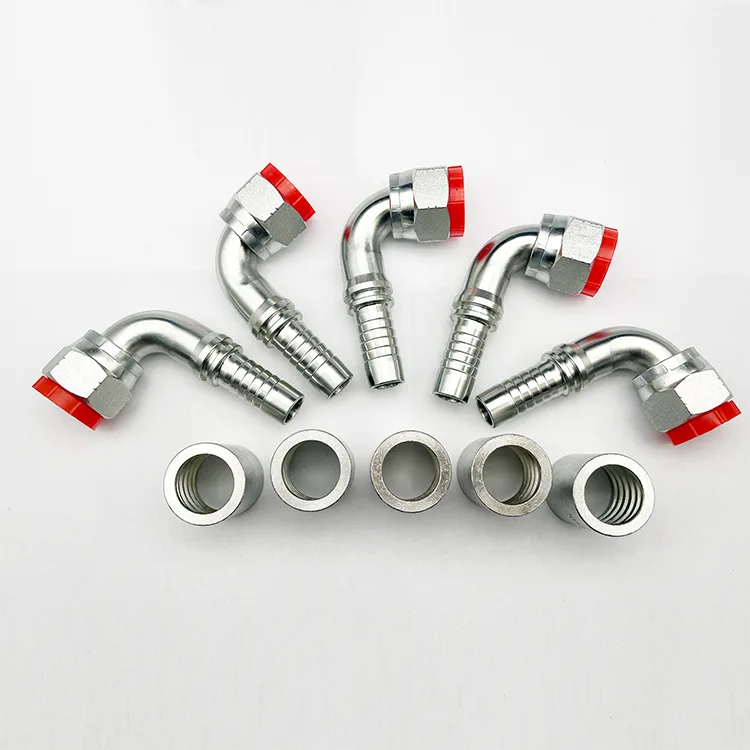

XYOON-Schlaucharmaturen bestehen aus einem präzisionsgefertigten Schaft und einer Crimphülse. Beim Crimpen nach Spezifikation greifen die inneren Widerhaken tief in die Schlauchverstärkung ein und bilden eine dauerhafte, hochfeste mechanische Verriegelung und eine leckagefreie Abdichtung. Verfügbar in allen wichtigen globalen Standards, sind sie die zuverlässige Verbindungslösung für flexible Hydraulikleitungen.

Kernvorteile

Anti-Pull-Widerhaken-Design:Das optimierte mehrreihige Widerhakenprofil greift gleichmäßig in die Schlauchverstärkung ein. Die Ausreißfestigkeit übersteigt die Berstfestigkeit des Schlauchs, wodurch ein katastrophales Abblasversagen vermieden wird.

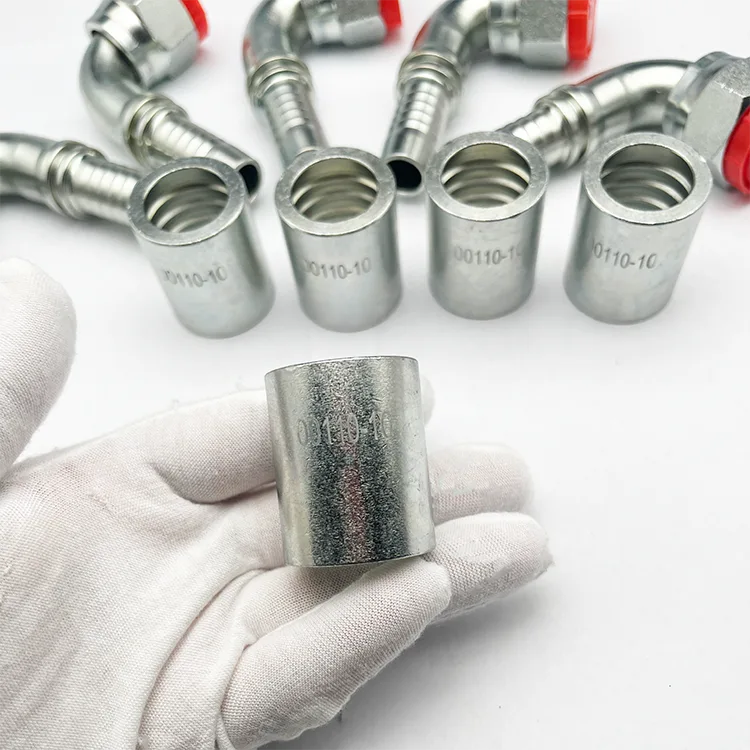

Dickwandige Crimphülse:Stärkere Hülse mit gleichmäßiger Crimpverformung, keine Risse oder Rückfederung nach dem Crimpen. Hält die Klemmkraft auch bei Druckschwankungen konstant.

Präzisionsdichtflächen:Geschliffene Dichtungskegel und -flächen sorgen für eine leckagefreie Verbindung mit den Gegenkomponenten, ohne dass es zu einem langsamen Lecken bei Langzeitvibrationen kommt.

Vollständige Standardabdeckung:DIN 24°-Kegel, JIC 37°-Bördel, NPT-, BSPP/BSPT- und ORFS-Konfigurationen, alle auf Lager für die Beschaffung aus einer Hand.

Dauerhafte Korrosionsbeständigkeit:8–12 μm dreiwertige Verzinkung mit Passivierung, mehr als 500 Stunden Salzsprühnebelbeständigkeit für den Außenbereich und raue Umgebungen.

Typische Szenarien für hydraulische Schlauchanschlüsse

Baumaschinen, Bergbaumaschinen, Spritzgussmaschinen, Landmaschinen, Materialtransport, Schiffshydraulik, Hydraulikaggregate.

Zertifizierungen und Qualitätssicherung

Zertifizierungen

ISO 9001:2015, CE-PED-Konformität, ROHS- und REACH-konforme Materialien, EN 10204 3.1-Testberichte auf Anfrage erhältlich.

Qualitätskontrollprozess

1、Rohstoffspektralanalyse und Härteüberprüfung pro Wärmecharge.

2、In-Prozess-Dimensionsprüfung jede Stunde; 100 % Gewinde-Gut-/Schlecht-Messlehrenprüfung.

3、Dichtungsoberflächenprofil und Rauheitsprüfung.

4、Prüfung der Auszugskraft pro Charge an gecrimpten Baugruppen.

5、Abschließende Sichtprüfung auf Beschichtungsfehler und Grate.

Vollständige Rückverfolgbarkeit durch eindeutige Chargennummer.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen einer Schlauchverschraubung und einer Rohrverschraubung?

A: Schlauchanschlüsse sind für flexible Gummischläuche konzipiert und verfügen über eine Crimphülse und einen Widerhakenschaft zum Halten der Schlauchverstärkung. Rohrverschraubungen sind für starre Metallrohre mit Aderendhülsen- oder Gewindedichtung vorgesehen. Schlauchanschlüsse absorbieren Vibrationen und Bewegungen; Rohrverschraubungen sorgen für starre, dauerhafte Verbindungen.

F2: Stellen Sie Crimpdaten und -spezifikationen zur Verfügung?

A: Ja. Jede hydraulische Schlaucharmatur wird mit passenden Crimpdaten geliefert, einschließlich Spezifikationen für Crimpdurchmesser und Crimpkraft. Wir stellen detaillierte Crimpdiagramme und technische Dokumentation zur Verfügung, um die korrekte Montage mit Ihrer Crimpausrüstung sicherzustellen.

F3: Welche Schlauchtypen sind mit diesen Armaturen kompatibel?

A: Unsere Armaturen sind mit Standard-Drahtgeflecht-Hydraulikschläuchen und Spiralschläuchen kompatibel. Für bestimmte Schlauchmarken und -konstruktionen wenden Sie sich bitte mit Ihren Schlauchspezifikationen an unser technisches Team.

F4: Können Armaturen aus Kohlenstoffstahl in Meeresumgebungen verwendet werden?

A: Beschläge aus Kohlenstoffstahl mit 8–12 μm dreiwertiger Verzinkung und Passivierung bieten eine Salzsprühnebelbeständigkeit von über 500 Stunden und sind für den allgemeinen Einsatz im Freien geeignet. Bei langfristiger Belastung im Meer oder bei hohem Salzgehalt empfehlen wir SS316L-Edelstahlbeschläge für maximale Korrosionsbeständigkeit.

F5: Was ist der Unterschied zwischen JIC 37°- und DIN 24°-Schlauchanschlüssen?

A: JIC 37° Flare ist der amerikanische Standard mit einem 37°-Dichtungswinkel, der in nordamerikanischen Hydrauliksystemen weit verbreitet ist. Der DIN 24°-Konus ist die deutsche Norm mit einem 24°-Dichtungswinkel, wie er in europäischen und asiatischen Maschinen üblich ist. Beide sorgen bei ordnungsgemäßem Anziehen für eine zuverlässige Metall-auf-Metall-Dichtung.
