In hydraulischen Systemen sind Leckagen fast nie ein Problem am Stahlrohr selbst, sondern an der Verbindungsstelle. Seit Jahrzehnten sind 24°-Bissverschraubungen nach ISO 8434 / DIN 2353 der Branchenstandard.
Als wichtiges Mitglied der EO-Verschraubungsfamilie von XYOON behält die leckagefreie EO-2-Technologie alles bei, was traditionelle Beißverschraubungen so beliebt gemacht hat – Schneidringverbindung und außergewöhnlich einfache Montage – und sorgt gleichzeitig für eine zuverlässigere Abdichtung und eine bessere Toleranz gegenüber rauen Betriebsbedingungen. Dieser Artikel erläutert die tatsächlichen Unterschiede zwischen den beiden auf struktureller Ebene und dient als Referenz für Einkäufer, Gerätewartungsteams und Rohrverarbeitungswerkstätten.
Herkömmliche Beißverschraubungen (auch Schneidringverschraubungen genannt) dichten metallisch auf Metall ab: Bei der Montage verbeißt sich die gehärtete Schneidkante des Schneidrings in die Außenwand des Stahlrohrs, bildet einen Dichtring und verankert das Rohr gleichzeitig fest gegen Herausziehen. Das Design ist kompakt – kein Schweißen, kein Gewindeschneiden, keine O-Ringe – und für die Installation sind nur zwei Schraubenschlüssel erforderlich. Genau aus diesem Grund ist es zur Standardausrüstung von Werkzeugmaschinen, Spritzgießmaschinen, Luftkompressoren und mobilen Hydraulikgeräten geworden.
Aber bei einer Metall-auf-Metall-Konstruktion lastet die gesamte Dichtungslast auf der „Bissqualität“. Im Produktionsalltag treten immer wieder vier Fehlermodi auf:
· Zu festes Anziehen.Ohne axialen Anschlag verformt sich der Schneidring durch ein zu hohes Drehmoment oder bricht sogar, und aus der Armatur beginnt Öl auszulaufen.
· Abgenutzte Vormontagekörper. Sobald ein vormontierter Körper verschleißt oder sich verformt, kommt es in der gesamten Charge zu Ausschuss, und der Defekt tritt oft erst zu Tage, nachdem die Ausrüstung in Betrieb genommen wurde.
· Inspektion durch Erfahrung.Ob der Schneidring tief genug gebissen hat, wird ausschließlich nach Augenmaß und Gefühl beurteilt, was eine Standardisierung über verschiedene Schichten und Bediener hinweg sehr schwierig macht.
· Hohe Reparaturkosten.Der Passkonus und der Schneidring stehen in direktem Metallkontakt, was zu Verschleiß, Verformung und Ermüdungsschäden führt; Ist der Schlauch einmal beschädigt, muss er in der Regel zusammen mit der Armatur ausgetauscht werden.
Ein weiterer wichtiger Durchbruch des EO-2-Fittings liegt in den deutlichen Verbesserungen, die es in Bezug auf vereinfachte Montage, einfachere Inspektion und Kontrolle sowie geringere Wartungskosten mit sich bringt – was es zu einem so beliebten Produkt der neuen Generation gemacht hat.
Im Gegensatz zu herkömmlichen Schneidringen verfügt XYOON EO-2 strukturell über eine ölbeständige Gummidichtung, die auf den metallischen Anschlagring vulkanisiert ist und zwischen dem Verschraubungskörper und der Außenwand des Rohrs sitzt und den einzigen Leckpfad verschließt, der in einer Metall-auf-Metall-Verschraubung vorhanden ist. Es erreicht eine bidirektionale Abdichtung: Es hält die unter Druck stehende Flüssigkeit im Rohr und verhindert außerdem, dass Luft in das System eindringt, wenn die Leitung an Druck verliert. Noch wichtiger ist, dass seine Dichtwirkung proportional zum Flüssigkeitsdruck zunimmt, sodass selbst unter Hochdruckbedingungen eine hervorragende Abdichtung erzielt wird. Gleichzeitig arbeitet die Dichtung im statischen Druckbereich und unterliegt keinem dynamischen Verschleiß, wodurch eine sehr lange Lebensdauer erreicht wird.
Im Gegensatz zu herkömmlichen Schneidringen verfügt der XYOON EO-2 strukturell über einen metallischen Anschlagring zur axialen Positionierung während des Anziehens der Baugruppe. Dadurch wird ein zu starkes Anziehen vermieden, das bei Beißverschraubungen leicht auftritt, den Schneidring außer Betrieb setzt und Undichtigkeiten verursacht. Monteure spüren einen eindeutigen Endanschlag, anstatt das Drehmoment nach Gefühl abzuschätzen, was die Zuverlässigkeit der Montage erheblich verbessert.
XYOON EO-2-Anschlüsse entsprechen weiterhin den Normen ISO 8434/DIN 2353 und sind vollständig mit herkömmlichen Beißanschlüssen austauschbar, was ihre Anpassungsfähigkeit erheblich verbessert. Bestehende Rohrleitungslayouts, Ersatzteilbestände und Montagegewohnheiten bleiben alle unverändert, und Anlagen können Fitting für Fitting wechseln, ohne eine komplette Maschine neu konstruieren zu müssen.
Um sicherzustellen, dass die Schneidkante tief genug in das Stahlrohr eindringt, erfordern herkömmliche Beißverschraubungen in der Regel eine Vormontage mit einem Vormontagekörper, der häufig überprüft werden muss; Sobald ein abgenutztes oder verformtes Produkt verwendet wird, werden ganze Chargen verschrottet. XYOON EO-2 bietet strukturell einen eingebauten Vormontagekörper – der Innenkonus des Anschlagrings dient als Vormontagekörper für den Schneidring. Der Anschlagring mit optimaler Maßhaltigkeit und Härte dient sowohl als Montageanschlag als auch als Voreinstellwerkzeug für den Schneidring und erleichtert so die Montage und sichert ein einwandfreies Ergebnis.

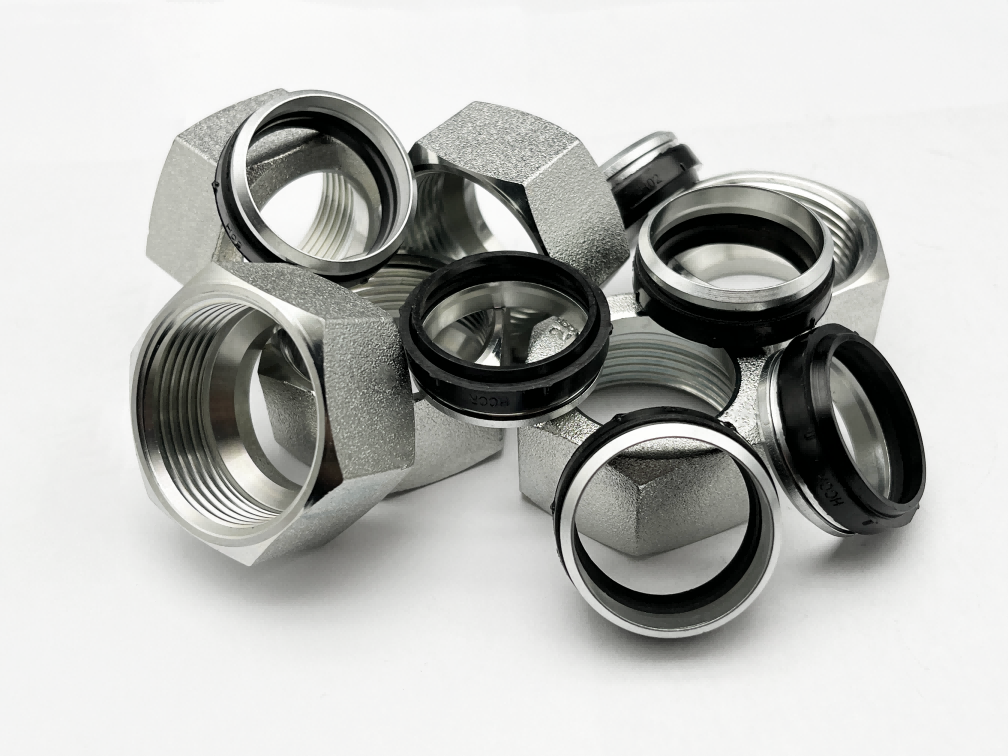

Im Gegensatz zu herkömmlichen Schneidringen verbindet XYOON EO-2 die Elastomerdichtung, den Anschlagring und den Schneidring über das Gummi am Außenring des Anschlagrings mit dem Innengewinde der Mutter und bildet so eine einzige Einheit, die Funktionsmutter genannt wird. Dadurch wird verhindert, dass Passteile während der Montage verstreut werden, und die Montageeffizienz wird erheblich verbessert.
XYOON EO-2 bietet ein einfaches und zuverlässiges Kriterium zur Überprüfung der Vormontage des Schneidrings: Vor der Vormontage entsteht ein Spalt zwischen Schneidring und Anschlagring, und sobald sich der Schneidring bei der Vormontage in das Rohr gefressen hat, verschwindet dieser Spalt. Ob diese Lücke vorhanden ist oder nicht, ist genau das Kriterium für die Beurteilung, ob die Vormontage korrekt ist – eine visuelle Schwarz-Weiß-Beurteilung, die jeder an der Linie durchführen kann, was sie äußerst einfach und zuverlässig macht.
EO-2 verzichtet nicht auf die Schneidringverbindung; es repariert sein schwächstes Glied. Durch das Hinzufügen einer Elastomerdichtung, einer axialen Montagepositionierung, eines eingebauten Vormontagekörpers und einer objektiven Montageinspektionsanzeige bietet die XYOON EO-2-Verschraubung eine zuverlässigere Abdichtung, eine bessere Toleranz gegenüber rauen Bedingungen, eine einfachere Montage und niedrigere Wartungskosten und bleibt dabei vollständig mit herkömmlichen Schneidringen austauschbar.
