Ferrule Hydraulic Fitting

In modernen industriellen Flüssigkeitskontrollsystemen bestimmt die Verbindungszuverlässigkeit direkt die Effizienz und Sicherheit der Ausrüstung. XYOON Ferrule Hydraulic Fittings wurden entwickelt, um diese zentrale Herausforderung zu lösen. Es handelt sich dabei nicht nur um einfache Rohrverbinder; Dabei handelt es sich um eine mechanische Verbindungslösung, bei der eine einzigartige Ferrule in die Rohrwand eingreift und in Kombination mit dem Anziehen der Mutter eine hochfeste, auslaufsichere Dichtung entsteht. Ob für Hydrauliköl, Gas oder Wassermedien, diese Armaturen bieten eine stabile und zuverlässige Dichtleistung auch bei starken Vibrationen oder plötzlichen Druckschwankungen und machen sie zu unverzichtbaren „Verbindungen“ in der industriellen Automatisierung, Baumaschinen und chemischen Anlagen.

Technische Kernvorteile

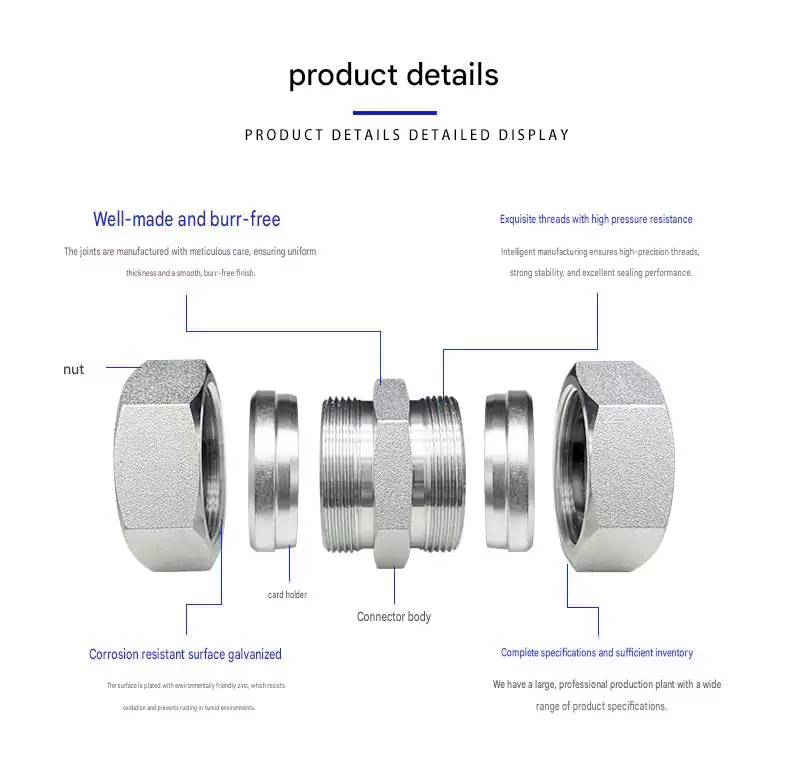

Double-Grip-Dichtungsmechanismus: Die vordere Ferrule sorgt für eine primäre Metall-auf-Metall-Dichtung; Die hintere Ferrule sorgt für sekundäre Abdichtung und Anti-Vibrations-Verriegelung – wodurch Leckagerisiken unter extremen Bedingungen vermieden werden.

Überlegene Materialauswahl: Edelstahl 304 für allgemeine Korrosionsbeständigkeit; 316L für Meeres-, Chemie- und Umgebungen mit hohem Salzgehalt.

Vollständige Systemkompatibilität: Vollständig austauschbar mit Standard-Fittings nach ISO 8434-1 und SAE J514 – keine Rohrleitungsmodifikation erforderlich.

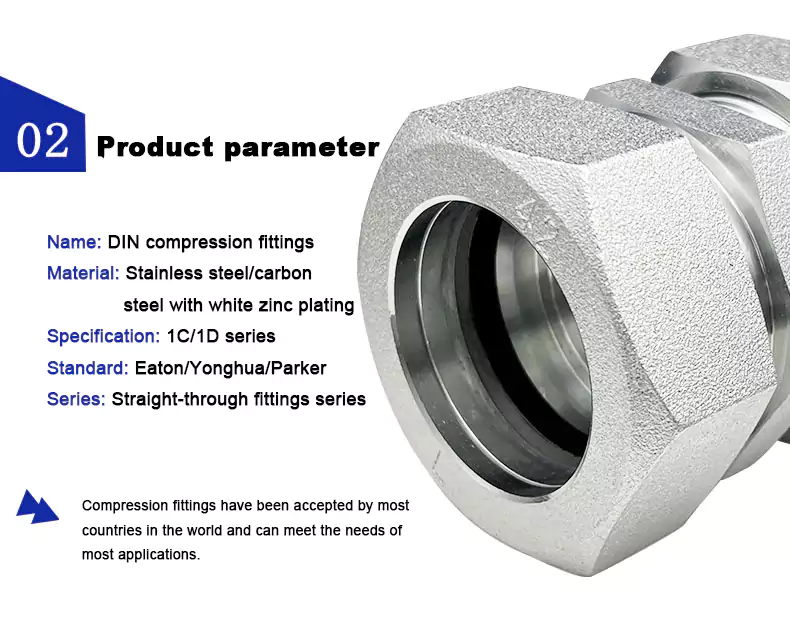

Technische Spezifikationen

Anwendungsbereiche und Fälle

XYOON-Ferrule-Hydraulikanschlüsse werden häufig in Bereichen mit strengen Sicherheitsanforderungen eingesetzt:

Industrielle Automatisierung: Hydraulikstationen für CNC-Werkzeugmaschinen, Roboterarm-Rohrleitungspakete.

Baumaschinen: Hydraulische Getriebesysteme für Bagger und Kräne.

Energie und Chemie: Instrumentenrohrleitungen für die Erdölraffinierung und den Erdgastransport.

Schienenverkehr: Bremssteuerungssysteme für Hochgeschwindigkeitszüge und U-Bahnen.

Warum sollten Sie sich für die USA entscheiden?

Im Gegensatz zu Standardarmaturen von der Stange auf dem Markt konzentriert sich XYOON auf nicht standardmäßige kundenspezifische Anpassungen und komplexe Lösungen für Arbeitsbedingungen.

Technische Ergänzung: Mit 15 Jahren Branchenerfahrung kann unser Ingenieurteam Auswahlberatung und Zeichnungsoptimierung anbieten, die auf spezifische Kundenbedürfnisse zugeschnitten sind (z. B. Ultrahochdruck, Spezialmedien).

Kosten-Leistungs-Vorteil: Durch den Wegfall von Zwischenhändlern liefern wir direkt an globale Endbenutzer und Systemintegratoren.

Erklärung zur vollständigen Konformitätszertifizierung des Produkts

1. Qualifikationen zur Einhaltung globaler Fluidindustriestandards

Die gesamte Verbindungsstruktur, die Gewindegröße und der Dichtungshub entsprechen strikt den Industriestandardspezifikationen ISO 8434-1 und SAE J514. Für die gleiche Spezifikation kann es mit gängigen Marken ausländischer Stahlrohre und -hülsen ausgetauscht und zusammengebaut werden. Beim Export nach Europa, in den Nahen Osten und nach Südostasien besteht keine Notwendigkeit, das Pipeline-Design anzupassen. Es kann die Werksabnahme- und Zollqualifikationsüberprüfung ausländischer Fabriken problemlos bestehen.

2. Testbericht zur Betriebszustandsleistung eines Drittanbieters

Jede Charge der Ferrule-Hydraulikverschraubung hat Hochdruck-Haltedrucktests, Hoch- und Tieftemperatur-Zyklusbeständigkeitstests und abwechselnde Vibrationsdichtigkeitstests durchlaufen. Die Ausführung aus Edelstahl 316 kann neutrale Salzsprühtestdokumente von Drittanbietern bereitstellen und erfüllt damit die Anforderungen von Projektausschreibungsmaterialien für chemische und maritime Umgebungen mit hoher Korrosion. Alle Testdaten können für die entsprechenden Chargen-Originalprodukte bereitgestellt werden.

3. Bestätigung der System- und Sicherheitszertifizierung

Die Produktionsfabrik verfügt über die ISO9001-Zertifizierung für das Qualitätsmanagementsystem und der gesamte Prozess der CNC-Bearbeitung wird in einem geschlossenen Regelkreis gesteuert. Die fertigen Produkte erhalten die CE-Zertifizierung für mechanische Sicherheit, entsprechen den EU-Sicherheitszugangsbedingungen für Flüssigkeitsgeräte und können mit einem vollständigen Satz an Qualifikationsdokumenten für Kunden, die Komplettmaschinen ins Ausland exportieren, verpackt und geliefert werden.

4. Garantie der Materialrückverfolgbarkeit

Die Edelstahl-Rohstoffe können Original-Werksmaterialzertifikate und Rückverfolgbarkeitsblätter für Ofennummern liefern. Es gibt zwei Grundmaterialien: den allgemeinen Typ 304 und den säure- und alkalibeständigen Typ 316L. Sie können die Materialkontrollanforderungen von Beschaffungsprojekten wie Lebensmitteln und Pharmazeutika sowie Offshore-Plattformen erfüllen.

Mehrstufige Garantie und detaillierte Nachverkaufsverfahren

1. Standardgarantiezeitraum und -abdeckung

Für die Ferrule-Hydraulikarmatur gewährt das Originalwerk eine 12-monatige Garantie unter den Bedingungen der Vorinstallation, der Abstimmung der Rohrmaterialien und des Nenndruckbetriebs. Die Gewährleistungsfrist beginnt mit dem Datum des Erhalts der Ware durch den Kunden. Rohstoffdefekte, Abweichungen bei der Gewindeverarbeitung und Nichteinhaltung der werkseitigen Dichtungsleistung, die zu Undichtigkeiten führen, werden durch den Austausch eines fabrikneuen Verbindungsteils kostenlos abgedeckt.

2. Klare Abgrenzung der Garantiebefreiungsszenarien

Abkratzen von Rohrschnittkanten, Kratzer an Rohrwänden, Langzeitbetrieb bei Nenndruck, wiederholte Demontage und wiederholte Verwendung von Aderendhülsen sowie Dichtungsversagen aufgrund übermäßigen Drehmoments und Verformung fallen nicht unter die kostenlose Garantie; Vor dem Verkauf werden synchron Standardvorinstallationsspezifikationen bereitgestellt, um vom Menschen verursachte Fehler an der Quelle zu reduzieren.

3. Technischer Support vor dem Verkauf

Mehrere Probenspezifikationen können zur Messung der Arbeitsbedingungen des Kunden vor Ort gesendet werden. Techniker erstellen einen exklusiven Auswahlplan basierend auf Medium, Druck und Vibrationsintensität; Kundenspezifische Zeichnungen werden für nicht standardmäßige, speziell geformte Gewinde, verlängerte Durchgangsverbindungen und Spezialwinkel-Dreiwegeverbindungen unterstützt und gleichzeitig wird eine Bestätigung der Verarbeitungszeichnungen bereitgestellt.

4. Spezieller grenzüberschreitender Post-Sale-Support

Es steht englischsprachiges, engagiertes technisches Verbindungspersonal zur Verfügung. Antworten auf Anfragen zu Pipeline-Leckagen, Vorinstallationsvorgängen und Spezifikationsübereinstimmungen werden innerhalb von 24 Stunden bereitgestellt. Standardmodelle sind immer auf Lager, und kleine Chargen von Ersatzteilen können direkt in separaten Paketen über die Grenzen hinweg verschickt werden, um die Stillstandszeit der Produktionslinie zu verkürzen. Die langfristige Unterstützung des Hauptausrüstungsherstellers ermöglicht die Reservierung von Sicherheitsbeständen, um eine stabile Lieferung während der Hauptsaison zu gewährleisten.

Einführung in die Kundensegmentierung im globalen Markt

1. Reifer Industriemarkt in Europa

Kunden in Deutschland, Italien und Großbritannien kaufen hauptsächlich automatisierte Werkzeugmaschinen und Bremsleitungsstücke für den Schienenverkehr. Sie bevorzugen die Standardmodelle aus 316L-Edelstahl und stellen extrem hohe Anforderungen an die Produktgrößenkonsistenz und vollständige Inspektionsqualifikationen. Darüber hinaus platzieren sie langfristig stabile Großbestellungen für Steckverbinder in Standardgröße zum Voreinbau in die kompletten Maschinen.

2. Infrastrukturfertigungsmarkt in Südostasien

Der Schwerpunkt der Kunden in Vietnam, Malaysia und Indonesien liegt auf Baumaschinen und Spritzguss-Hydraulikstationen. Sie ziehen auch sowohl den Spotnachschub in kleinen Mengen als auch den Großhandel mit Vollcontainern in Betracht. Der Schwerpunkt ihrer Anschaffung liegt auf den kostengünstigen Basismodellen aus 304-Edelstahl, die für die Rohrsanierungsgeschäfte lokaler kleiner und mittlerer Rohrverarbeitungsbetriebe geeignet sind.

3. Öl- und Schwerindustriemarkt im Nahen Osten

Kunden in Saudi-Arabien und den Vereinigten Arabischen Emiraten konzentrieren sich hauptsächlich auf Hochdruckrohrleitungen für Ölförderung und Hafenhebeanlagen. Die Arbeitsbedingungen sind meist starke Vibrationen, Sand und Staub sowie hohe Temperaturen. Einen hohen Anteil an den Sendungen haben die Doppelbersthülsen-Hochdruckmodelle. Sie haben strenge Ausschreibungsanforderungen für Produktvibrations- und Korrosionsbeständigkeitsleistung und vollständige Inspektionsberichte Dritter.

4. Hauptmarkt für Host-Maschinen und Wartungszubehör in China

Große Baumaschinenfabriken und hydraulische Systemintegratoren in China sorgen für eine langfristige Komplettversorgung mit Maschinen. Lokale Händler von Rohrleitungen für die Wartung konzentrieren sich auf den Spotkauf gemischter Konfigurationen mit mehreren Spezifikationen für den sofortigen Austausch von Rohrleitungsverbindern für den Geräte-After-Sales. Für dringende Bestellungen an mehreren Standorten können Spotlieferungen schnell zugewiesen und abgewickelt werden.

5. Aufstrebende südamerikanische und australische Märkte

Die Nachfrage nach Bergbaumaschinen in Südamerika und landwirtschaftlichen Hydraulikgeräten in Australien steigt von Jahr zu Jahr. Kunden schätzen die Produktlebensdauer und die Pünktlichkeit der grenzüberschreitenden Ersatzteilbevorratung. Sie ziehen es vor, Zulieferer zu wählen, die eine stabile langfristige Versorgung bieten und eine schnelle Reaktionszeit für den Kundendienst haben.

FAQ

F1: Wie oft sollte ich die Ferrule-Hydraulikanschlüsse nach der Installation überprüfen oder warten?
A: Einer der größten Vorteile unserer Klemmringverschraubungen ist ihr geringer Wartungsaufwand. Unter normalen Betriebsbedingungen ist kein regelmäßiges Nachziehen erforderlich (im Gegensatz zu herkömmlichen Bördelverbindungen). Im Rahmen routinemäßiger Sicherheitskontrollen empfehlen wir jedoch, alle 6–12 Monate eine Sichtprüfung der Ferrulenkanten auf Anzeichen starker Korrosion oder physischer Schäden durchzuführen.

F2: Wie überprüfe ich, ob eine Klemmverschraubung richtig installiert ist?
A: Befolgen Sie diese Überprüfungsschritte:
1. Stellen Sie sicher, dass der Schlauch vollständig bis zur Unterseite des Anschlusskörpers eingeführt ist.
2. Prüfen Sie, ob der „Zeugspalt“ zwischen Mutter und Gehäuse sichtbar (nicht geschlossen) ist.
3. Stellen Sie sicher, dass bei der Druckprüfung keine Undichtigkeiten auftreten.
4. Stellen Sie sicher, dass die Aderendhülsen sichtbare Bissspuren auf der Rohroberfläche aufweisen (nach der Demontageprüfung).

F3: Was sind häufige Ursachen für Undichtigkeiten in Klemmringverschraubungen?
A: Lecks entstehen häufig durch:
- Falscher Schlauchschnitt (gratig, abgewinkelt oder zu kurz).
- Beschädigte oder falsch ausgerichtete Aderendhülsen.
- Falsches Anzugsdrehmoment.
- Inkompatible Materialien (z. B. korrodierende Schläuche).
- Vibrationen lockern die Muttern mit der Zeit.
