Artikelzusammenfassung:Für eine zuverlässige hydraulische Rohrverbindung kommt es nicht nur auf den Verschraubungskörper allein an. Eine richtig ausgewählteCarbon-Hydraulikhülsekann die Rohrverbindung verstärken, die Lastverteilung verbessern, die Metall-auf-Metall-Dichtung unterstützen und das Risiko von Leckagen durch Vibrationen oder Montagespannungen verringern. In diesem Leitfaden werden Funktionsprinzip, Spezifikationen, Vorteile, Anwendungen, Installationsüberlegungen und Auswahlfaktoren für industrielle Hydrauliksysteme erläutert.

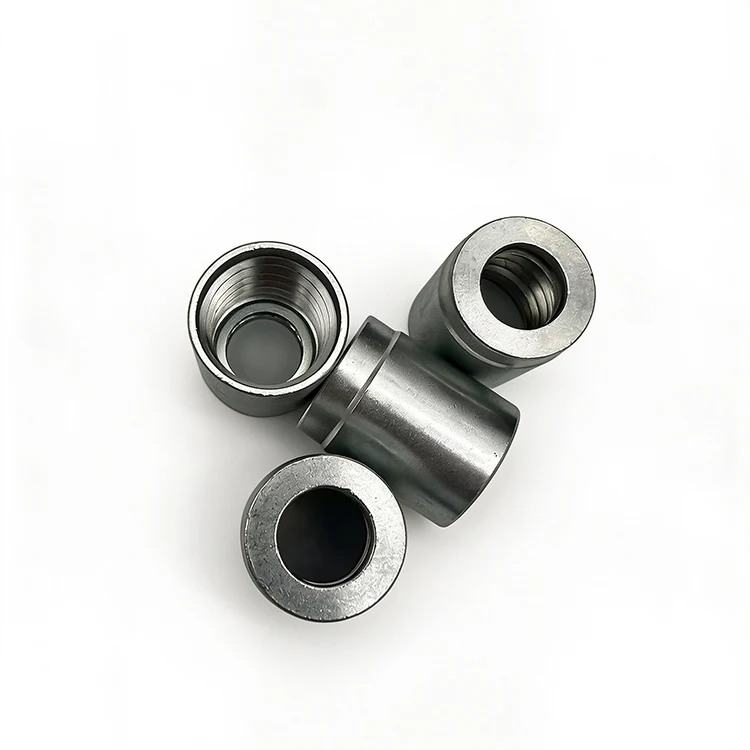

A Carbon-Hydraulikhülseist eine präzisionsgefertigte Beißkomponente, die in Kompressionsrohrverschraubungen verwendet wird. Zusammen mit einem Verschraubungskörper und einer Mutter sorgt es für eine sichere Verbindung zwischen nahtlosem Stahlrohr und der Hydraulikverschraubung. Bei der Montage führt die axiale Kompression dazu, dass sich die Schneidkante der Hülse in die Rohrwand eingräbt und so eine mechanisch verriegelte Metall-auf-Metall-Verbindung entsteht.
Im Gegensatz zu Schweißverbindungen erfordert diese Konstruktion bei der normalen Installation keine Heißarbeiten. Es eignet sich daher für Hydrauliksysteme, bei denen zuverlässige Montage, Wartungszugang, Vibrationsfestigkeit und gleichbleibende Dichtungsleistung wichtig sind.
Für industrielle Einkäufer ist die Wahl des Herstellers ebenso wichtig.XYOONproduziert Hydraulikhülsen aus Kohlenstoffstahl, die gemäß den Anforderungen von DIN 2353 und ISO 8434-1 entwickelt wurden, mit Optionen für Standardlieferung und industrielle Beschaffung.
Das Produkt ist für Anwendungen der Serien DIN 2353 L und S erhältlich und für Hochdruck-Hydraulikrohrverbindungen konzipiert. Je nach Konfiguration und Systembedingungen kann der Nennarbeitsdruck bis zu 630 bar betragen.
Das Funktionsprinzip basiert auf einer kontrollierten mechanischen Verformung. Beim Anziehen der Fitting-Mutter entsprechend dem erforderlichen Montagevorgang verschiebt sich die Hülse axial gegen den Fitting-Konus. Seine Schneidkante dringt nach und nach in die Außenfläche des nahtlosen Stahlrohrs ein.
Dadurch entstehen mehrere wichtige mechanische Effekte:
Die richtige Rohrvorbereitung ist unerlässlich. Schnittgenauigkeit, Entgratung, Sauberkeit, Rohrabmessungen, Muffenkompatibilität und Montageverfahren beeinflussen alle die endgültige Verbindung. Eine hochwertige Muffe kann einen falsch vorbereiteten Schlauch oder eine nicht passende Verschraubung nicht ausgleichen.
Beim Vergleich hydraulischer Hülsen sollten Ingenieure nicht nur auf das Material achten. Standards, Druckstufe, Oberflächenbehandlung, Korrosionsbeständigkeit, Dimensionskompatibilität und Wiedermontagefähigkeit wirken sich alle auf die langfristige Leistung aus.
| Parameter | Spezifikation | Technische Bedeutung |
|---|---|---|
| Material | Hochfester Kohlenstoffstahl | Bietet strukturelle Festigkeit für hydraulische Rohrverbindungen |
| Anwendbare Standards | DIN 2353 L/S, ISO 8434-1 | Unterstützt standardisierte Dimensionskompatibilität |
| Druckstufe | Bis zu 630 bar / 63 MPa | Geeignet für anspruchsvolle Hochdruck-Hydraulikanwendungen |
| Oberflächenbehandlung | 8–12 μm Verzinkung oder schwarzes Phosphat | Bietet Oberflächenschutz und Anwendungsflexibilität |
| Salzsprühbeständigkeit | 500+ Stunden | Verbessert die Beständigkeit gegenüber korrosiven Umwelteinflüssen |
| Zusammenbau | 2–3 Mal unter geeigneten Bedingungen | Unterstützt Wartungs- und Instandhaltungsanforderungen |
| Qualitätssystem | ISO 9001:2015 | Unterstützt kontrollierte Fertigung und Qualitätsmanagement |
Die tatsächliche Druckfähigkeit muss immer zusammen mit dem Rohrmaterial, den Rohrabmessungen, der Anschlusskonfiguration, der Temperatur, dem Arbeitsmedium und dem gesamten Entwurf des Hydrauliksystems bewertet werden. Die maximale veröffentlichte Nennleistung einer Komponente sollte nicht automatisch als zulässige Nennleistung eines gesamten zusammengebauten Systems angesehen werden.
Hydraulikanlagen unterliegen häufig erheblichen Druckschwankungen. Eine korrekt montierte Bissverbindung sorgt für eine mechanisch gehaltene Rohrschnittstelle, die in anspruchsvollen Hydraulikkreisläufen verwendet werden kann. Das Hülsensortiment aus Kohlenstoffstahl von XYOON ist für Anwendungen mit Arbeitsdrücken bis zu 630 bar konzipiert.
Die Schneide ist ein kritischer Funktionsbereich. Die Präzisionsbearbeitung trägt dazu bei, einen kontrollierten Eingriff mit der Rohrwand zu erreichen, während konsistente Abmessungen eine wiederholbare Montage unterstützen. Dies ist besonders wichtig, wenn mehrere Hydraulikanschlüsse an derselben Maschine installiert werden müssen.
Kohlenstoffstahl bietet nützliche mechanische Festigkeit, während die Oberflächenbehandlung die Umweltbeständigkeit verbessert. XYOON bietet verzinkte Versionen mit 8–12 μm Schichtdicke und einer angegebenen Salzsprühnebelbeständigkeit von mehr als 500 Stunden an. Für spezielle Hochtemperatur- oder schmierungsfreie Anwendungen ist auch eine schwarze Phosphatbehandlung erhältlich.
Die Kompatibilität mit den Abmessungen DIN 2353 und ISO 8434-1 kann Beschaffung, Wartung und Austausch vereinfachen. Für Gerätehersteller und Wartungsteams können standardisierte Komponenten die Komplexität reduzieren, die mit dem Austausch einzelner Verbindungsteile verbunden ist.
Unter normalen Bedingungen und sofern die Schneidkante nicht beschädigt ist, kann die Hülse etwa zwei bis drei Wiedermontagezyklen überstehen. Dies kann nützlich sein, wenn hydraulische Geräte überprüft, Komponenten ausgetauscht oder Rohrleitungen gewartet werden müssen.
Aufgrund der kompakten Bauweise und der Hochdruckverbindungseigenschaften eignen sich Hydraulikhülsen aus Kohlenstoffstahl für eine breite Palette von Fluidtechnikgeräten.
Für Anwendungen, die Meerwasser, chloridreichen Umgebungen oder aggressiven chemischen Medien ausgesetzt sind, sollten Ingenieure prüfen, ob Kohlenstoffstahl geeignet ist. In solchen Umgebungen können Edelstahlalternativen wie 304 oder 316 eine bessere Korrosionsbeständigkeit bieten.
Die Auswahl der richtigen Muffe erfordert mehr als nur die Anpassung an den Nennrohrdurchmesser. Beschaffungs- und Engineering-Teams sollten das komplette Verbindungssystem bewerten, bevor sie eine Bestellung aufgeben.
Vor dem Zusammenbau sollte das Rohr sauber, richtig geschnitten und frei von übermäßigen Graten oder Oberflächenschäden sein. Die Hülse und die zugehörigen Komponenten sollten ebenfalls auf Verschmutzung oder Verformung untersucht werden. Befolgen Sie bei der Montage die vom Hersteller angegebenen Installationsverfahren und Drehmomentanforderungen, anstatt sich nur auf die visuelle Beurteilung zu verlassen.
Bei größeren Produktionsprojekten kann der Einsatz einer kontrollierten Rohrvorbereitung und standardisierter Montageverfahren dazu beitragen, die Konsistenz über mehrere Verbindungen hinweg zu verbessern.
Hydraulische Verbindungskomponenten mögen klein sein, aber die Maßhaltigkeit hat einen direkten Einfluss auf die Systemzuverlässigkeit. XYOON beschreibt einen Produktionsqualitätsprozess, der Rohmaterialprüfung, Präzisions-CNC-Bearbeitung, Spitzenprüfung, Härteprüfung, Überprüfung der Oberflächenbehandlung und Maßprüfung auf Chargenebene umfasst.
Der Hersteller gibt außerdem an, dass Produktionschargen durch eindeutige Chargennummern rückverfolgbar sind und dass sein Qualitätssystem nach ISO 9001:2015 zertifiziert ist, während seine Produkte so konzipiert sind, dass sie den Anforderungen von DIN 2353 und ISO 8434-1 entsprechen.
Für industrielle Einkäufer kann der Lieferantenservice genauso wichtig sein wie Komponentenspezifikationen. XYOON bietet Standardgrößen für die regelmäßige Lieferung, Produktion nach Maß, technischen Support, Chargenrückverfolgbarkeit, Muster auf Anfrage und eine 12-monatige Garantie auf Herstellungsfehler.
Bei der Bewertung eines Lieferanten für Hydraulikhülsen sollten Käufer daher sowohl die Produktleistung als auch die Fähigkeit des Lieferanten berücksichtigen, einheitliche Abmessungen, Dokumentation, technische Unterstützung und Nachlieferungen bereitzustellen.
Es wird als Beißbauteil in Klemmrohrverschraubungen eingesetzt. Bei der Montage greift es an der Außenwand eines nahtlosen Stahlrohrs an und trägt zu einer mechanisch sicheren, leckagefreien hydraulischen Verbindung bei.
Ja. XYOON Carbon-Hydraulikhülsen sind gemäß den Anforderungen von DIN 2353 und ISO 8434-1 konzipiert und für kompatible standardisierte Klemmverschraubungssysteme vorgesehen.
Der angegebene Druckbereich für das XYOON-Produkt beträgt bis zu 630 bar (63 MPa). Beim zulässigen Arbeitsdruck einer kompletten Hydraulikbaugruppe müssen jedoch auch Rohr, Anschlussstück, Temperatur, Medium und Systemdesign berücksichtigt werden.
Unter normalen Bedingungen werden etwa zwei bis drei Wiedermontagezyklen unterstützt, wenn die Schneidkante unbeschädigt bleibt. Komponenten, die Verformungen, übermäßigen Verschleiß oder Schäden aufweisen, sollten ersetzt werden.
Das Produkt ist mit 8–12 μm Verzinkung und schwarzer Phosphatierung erhältlich. Die geeignete Option hängt von der Betriebstemperatur, der Korrosionsbelastung und der Anwendungsumgebung ab.
Kohlenstoffstahl kann in Meeres- oder Salznebelumgebungen zusätzliche Überlegungen erfordern. Bei längerer Einwirkung von Meerwasser oder chloridreichen Bedingungen sollten Edelstahlsorten wie 316 auf eine verbesserte Korrosionsbeständigkeit geprüft werden.
Ja. Standardgrößen sind für die regelmäßige Beschaffung verfügbar, während kundenspezifische Größen für spezifische technische Anforderungen hergestellt werden können. XYOON gibt an, dass Sondergrößen in der Regel etwa 15–20 Werktage benötigen.
Eine gut gestaltete Hülse aus Kohlenstoffstahl kann eine wichtige Rolle für die Zuverlässigkeit von Hochdruck-Hydraulikrohrverbindungen spielen. Durch die Kombination von kontrollierter Bisswirkung, standardisierten Abmessungen, Oberflächenschutz und wartungsfreundlicher Wiedermontage bietet es eine praktische Verbindungslösung für Baumaschinen, Werkzeugmaschinen, Hydraulikaggregate, landwirtschaftliche Geräte und andere Industriesysteme.
Für Käufer, die nach standardisierten hydraulischen Verbindungskomponenten suchen, bietet XYOON Hülsen aus Kohlenstoffstahl basierend auf den Anforderungen von DIN 2353 und ISO 8434-1 mit Druckstufen bis zu 630 bar, mehreren Oberflächenbehandlungsoptionen, Chargenrückverfolgbarkeit und technischem Support. Wenn Sie Standardkomponenten beschaffen oder eine maßgeschneiderte hydraulische Verbindungslösung entwickeln,Kontaktieren Sie unsum Ihre Rohrspezifikationen, Betriebsbedingungen, benötigten Mengen und Anwendungsanforderungen mit dem XYOON-Team zu besprechen.
