Artikelzusammenfassung:Eine zuverlässige Hydraulikschlauchverbindung muss Druck, Vibrationen, wiederholten Impulsbelastungen und anspruchsvollen Betriebsumgebungen standhalten. Eine richtig konstruierteCrimp-Hydraulikhülsestellt durch kontrollierte radiale Kompression eine dauerhafte mechanische Verbindung zwischen einem Hydraulikschlauch und seinem passenden Schlauchschaft her. In diesem Artikel wird erklärt, wie Crimphülsen funktionieren, welche Materialien und Spezifikationen wichtig sind, wo sie verwendet werden und wie man die richtige Lösung für Hochdruckhydrauliksysteme auswählt.
Inhaltsverzeichnis
- Was ist eine hydraulische Crimphülse?
- Wie funktioniert eine hydraulische Crimphülse?
- Welche Spezifikationen sind bei der Auswahl einer Crimphülse wichtig?
- Welche Materialien gibt es für hydraulische Presshülsen?
- Was sind die Hauptvorteile?
- Wo werden Crimp-Hydraulikhülsen verwendet?
- Wie sollte eine Crimp-Hydraulikhülse installiert werden?
- Wie wirkt sich die Fertigungsqualität auf die Leistung aus?
- Häufig gestellte Fragen
- Wie erhalten Sie die richtige Hydraulikhülse?
Was ist eine hydraulische Crimphülse?

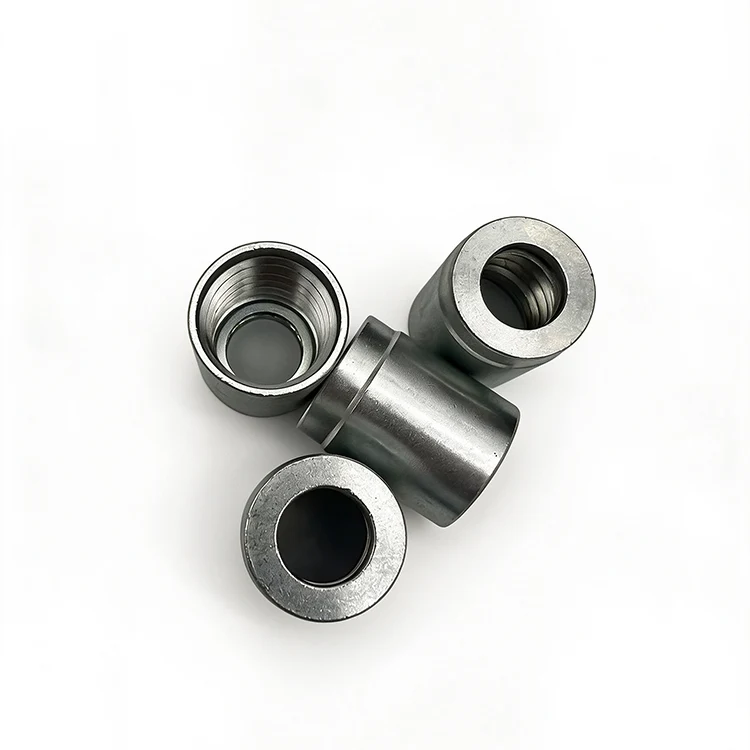

A Crimp-Hydraulikhülseist eine zylindrische Metallkomponente, die in Hydraulikschlauchleitungen verwendet wird.XYOONstellt Hülsen her, die für die Verwendung mit passenden Schlauchtüllen und Hydraulikschläuchen ausgelegt sind. Während der Montage drückt eine spezielle Crimpmaschine die Hülse radial zusammen, was zu einer kontrollierten Verformung um Schlauch und Schaft führt. Das Ergebnis ist eine dauerhafte mechanische Verbindung, die Leckagen, Vibrationen, Druckstößen und dem Herausziehen des Schlauchs standhält.
Im Gegensatz zu gewöhnlichen Schlauchklemmen, die in erster Linie auf einer externen Klemmkraft basieren, bildet eine ordnungsgemäß gecrimpte Hülse eine integriertere Verbindung zwischen Schlauch, Hülse und Anschlussstück. Dadurch eignet sich das Design für hydraulische Anwendungen, bei denen eine stabile Leistung unter hohem Druck unerlässlich ist.
Die Lösung von XYOON basiert auf häufig verwendeten SAE- und DIN-Abmessungsanforderungen und ist für verschiedene Hydraulikschlauchkonstruktionen verfügbar, darunter 1SN-, 2SN-, 4SP- und 4SH-Schlauchtypen.
Wie funktioniert eine hydraulische Crimphülse?
Das Funktionsprinzip basiert auf kontrollierter radialer Kompression. Die Hülse wird über der entsprechenden Schlauch- und Anschlussbaugruppe positioniert, bevor sie in eine geeignete Crimpmaschine eingesetzt wird. Die Maschine wendet dann eine vorgegebene Crimpkraft oder einen vorgegebenen Crimpdurchmesser an.
- Komponentenanpassung:Hülse, Schlauch und Schlauchtülle werden entsprechend ihrer kompatiblen Spezifikationen ausgewählt.
- Schlauchvorbereitung:Der Schlauch wird entsprechend den Montageanforderungen zugeschnitten und vorbereitet.
- Montage:Der Schlauch wird auf die passende Schlauchtülle gesteckt und die Muffe sitzt richtig.
- Crimpen:Die Crimpmaschine komprimiert die Hülse gleichmäßig um die Baugruppe herum.
- Inspektion:Die fertige Baugruppe wird auf Maßhaltigkeit, korrekte Positionierung und sichtbare Mängel überprüft.
Besonders wichtig ist der Crimpdurchmesser. Übermäßige Kompression kann die Schlauchverstärkung oder das Innenrohr beschädigen, während unzureichende Kompression die Haltekraft verringern und das Risiko von Leckagen oder Abrissen erhöhen kann. Aus diesem Grund sollten Hersteller und Schlauchmontagetechniker stets die vorgegebenen Crimpparameter für die gewählte Schlauch-Armaturen-Kombination einhalten.
Welche Spezifikationen sind bei der Auswahl einer Crimphülse wichtig?
Hydraulikschlauchleitungen arbeiten unter sehr unterschiedlichen Druck-, Temperatur-, Korrosions- und mechanischen Bedingungen. Bei der Auswahl einer Hülse sollte es daher um mehr gehen, als nur auf die Außenmaße zu achten.
| Parameter | XYOON-Spezifikation | Warum es wichtig ist |
|---|---|---|
| Material | Kohlenstoffstahl, Edelstahl 304, Edelstahl 316L | Bestimmt die mechanische Festigkeit und Korrosionsbeständigkeit |
| Passender Schlauch | 1SN, 2SN, 4SP, 4SH | Gewährleistet die Kompatibilität mit verschiedenen Schlauchkonstruktionen |
| Arbeitsdruck | Bis zu 600 bar / 8700 PSI | Unterstützt Hochdruck-Hydraulikanwendungen |
| Maßtoleranz | Bis zu ±0,05 mm Kontrolle | Trägt dazu bei, eine gleichmäßige Crimpverformung zu erreichen |
| Oberflächenbehandlung | Verzinkung, schwarzes Phosphat, rostfreie Passivierung | Verbessert die Korrosionsbeständigkeit und Lebensdauer |
| Salzsprühbeständigkeit | 500+ Stunden für verzinkte Versionen | Bietet zusätzlichen Schutz in korrosiven Umgebungen |
| Anwendbare Standards | SAE J516 / DIN | Unterstützt die Dimensionskompatibilität mit Standardsystemen |
Bei der technischen Beschaffung sollten Käufer vor der Festlegung einer Spezifikation auch die Schlauchkonstruktion, die Anschlussgeometrie, den Crimpdurchmesser, den Betriebsdruck, die Arbeitstemperatur, die Installationsausrüstung und die Umgebungseinflüsse überprüfen.
Welche Materialien gibt es für hydraulische Presshülsen?
Die Materialauswahl hat direkten Einfluss darauf, wie sich eine Hülle in verschiedenen Umgebungen verhält. XYOON bietet verschiedene Material- und Oberflächenbehandlungsoptionen, um unterschiedlichen Anforderungen an Hydrauliksysteme gerecht zu werden.
Kohlenstoffstahl
Kohlenstoffstahl bietet eine praktische Kombination aus mechanischer Festigkeit und Kosteneffizienz. Zur Verbesserung des Oberflächenschutzes können verzinkte oder schwarzphosphatierte Oberflächen verwendet werden. Diese Option eignet sich für viele Bau-, Industrie- und Mobilhydraulikanwendungen, bei denen die Betriebsumgebung nicht übermäßig korrosiv ist.
Edelstahl 304
Edelstahl 304 bietet eine höhere Korrosionsbeständigkeit als herkömmlicher Kohlenstoffstahl und eignet sich für saubere Umgebungen und leicht korrosive Anwendungen. Zur Verbesserung des Korrosionsschutzes kann die Oberfläche passiviert werden.
Edelstahl 316L
Edelstahl 316L ist für anspruchsvollere korrosive Umgebungen konzipiert. Seine molybdänhaltige Zusammensetzung bietet eine verbesserte Beständigkeit gegen chloridbedingte Korrosion und ist daher besonders nützlich für Anwendungen auf See, im Offshore-Bereich, in der Chemie und bei anderen rauen Anwendungen.
Die Wahl zwischen diesen Materialien sollte auf der tatsächlichen Betriebsumgebung basieren und nicht nur auf der Materialpräferenz.
Was sind die Hauptvorteile?
Eine gut gestaltete Hydraulikhülse trägt zur Gesamtzuverlässigkeit der Schlauchleitung bei und fungiert nicht als isolierte Metallkomponente.
- Kontrollierte Maßhaltigkeit:Eine strenge Maßkontrolle trägt dazu bei, eine gleichmäßige Crimpverformung und Montagequalität aufrechtzuerhalten.
- Hochdruckfähigkeit:Kompatible Konfigurationen können Arbeitsdrücke von bis zu 600 bar oder 8700 PSI unterstützen.
- Vibrationsfestigkeit:Die permanente Crimpverbindung ist so konzipiert, dass sie auch bei mechanischen Vibrationen und Druckimpulsen stabil bleibt.
- Korrosionsschutz:Verzinkung, schwarzes Phosphat, Edelstahl 304 und Edelstahl 316L bieten Optionen für verschiedene Umgebungen.
- Schlauchfreundliche Konstruktion:Eine glatte Innenfase trägt dazu bei, unnötige Schäden an der Schlauchaußenschicht während der Montage zu vermeiden.
- Austauschbarkeit:Die Einhaltung der SAE J516- und DIN-Anforderungen unterstützt die Kompatibilität mit weit verbreiteten hydraulischen Anschlusssystemen.
Diese Eigenschaften sind besonders wichtig, wenn eine Hydraulikschlauchleitung in Geräten installiert wird, die häufigen Bewegungen, Druckschwankungen oder schwierigen Wartungsbedingungen ausgesetzt sind.
Wo werden Crimp-Hydraulikhülsen verwendet?
Hydraulikschlauchleitungen finden sich in mobilen Maschinen, Industrieanlagen, Transportsystemen und schweren technischen Anwendungen. Eine richtig ausgewählte Hülse kann eine zuverlässige Flüssigkeitsübertragung in diesen Umgebungen unterstützen.
| Industrie | Typische Anwendungen | Schlüsselanforderung |
|---|---|---|
| Baumaschinen | Bagger, Lader, Kräne, Bulldozer | Druck- und Vibrationsfestigkeit |
| Bergbau | Hydraulische Stützen und unterirdische Ausrüstung | Haltbarkeit in anspruchsvollen Umgebungen |
| Landwirtschaft | Traktoren, Erntemaschinen, Bewässerungssysteme | Zuverlässige mobile hydraulische Verbindungen |
| Industriehydraulik | Spritzgießmaschinen und Hydraulikaggregate | Stabiler Langzeitbetrieb |
| Marine und Offshore | Schiffshydrauliksysteme und Decksmaschinen | Korrosionsbeständigkeit und Zuverlässigkeit |
Für Geräte, die in Küsten-, Offshore- oder chemisch aggressiven Umgebungen betrieben werden, können Edelstahloptionen im Vergleich zu herkömmlichen Konfigurationen aus Kohlenstoffstahl zusätzlichen Korrosionsschutz bieten.
Wie sollte eine Crimp-Hydraulikhülse installiert werden?
Genauso wichtig wie die Qualität der Komponenten ist die Montagegenauigkeit. Selbst eine präzisionsgefertigte Hülse kann eine schlechte Leistung erbringen, wenn der falsche Schlauch, die falsche Armatur oder die falschen Crimpparameter verwendet werden.
- Bestätigen Sie vor der Montage den Schlauchtyp und die Schlauchgröße.
- Passen Sie die Hülse an die entsprechende Schlauchtülle und Armatur an.
- Überprüfen Sie die Hülse und den Schlauch auf Verunreinigungen, Grate oder sichtbare Schäden.
- Positionieren Sie Hülse und Schlauchtülle gemäß der Montageanleitung.
- Verwenden Sie eine geeignete Crimpmaschine und den empfohlenen Crimpdurchmesser.
- Überprüfen Sie die fertige Crimpverbindung visuell und maßlich.
- Führen Sie entsprechende Druck- oder Leckagetests durch, wenn die Anwendung dies erfordert.
Für die OEM-Produktion und großvolumige Schlauchmontage ist die Einhaltung standardisierter Crimpparameter besonders wichtig, da dadurch Abweichungen zwischen Chargen und Bedienern reduziert werden.
Wie wirkt sich die Fertigungsqualität auf die Leistung aus?
Hydraulikhülsen sind Teil drucktragender Baugruppen, daher ist eine einheitliche Herstellung von entscheidender Bedeutung. XYOON wendet einen Qualitätskontrollprozess an, der Rohmaterialprüfung, Präzisions-CNC-Bearbeitung, Maßprüfung, Fasenprüfung und Oberflächenbehandlungsprüfung umfasst.
Die angegebene Innendurchmessertoleranz wird auf ±0,05 mm kontrolliert, während die serienmäßige Inspektion der Oberflächenbehandlung dazu beiträgt, einen gleichbleibenden Korrosionsschutz aufrechtzuerhalten. XYOON gibt außerdem an, dass Produkte durch eindeutige Chargennummern rückverfolgbar sind, was das Qualitätsmanagement und die Rückverfolgbarkeit der Produktion unterstützt.
Für Käufer, die hydraulische Komponenten von einem chinesischen Hersteller oder Lieferanten beziehen, kann eine nützliche Dokumentation Materialinformationen, Prüfprotokolle, Abmessungsdaten, geltende Standards und Chargenrückverfolgbarkeit umfassen. Diese Details können die Eingangskontrolle und das langfristige Lieferantenmanagement erleichtern.
Käufer können auch weitere Informationen zu verwandten Komponenten durchstöbernhydraulische Rohrleitungsarmaturenund desto breiterhydraulische HülseProduktpalette.
Häufig gestellte Fragen
1. Sind Crimp-Hydraulikhülsen mit verschiedenen Schlauchtüllenmarken kompatibel?
Die Kompatibilität hängt von den Maßangaben und den geltenden Schlauch- und Armaturennormen ab. XYOON entwirft seine Muffen gemäß den SAE J516- und DIN-Anforderungen und gibt an, dass kompatible Produkte mit gängigen Schlauchschaftsystemen austauschbar sein können.
2. Kann XYOON Crimpparameter bereitstellen?
Ja. XYOON bietet Standard-Crimpdurchmesser-Parameter für verschiedene Größen und kann Empfehlungen basierend auf der spezifischen Schlauchmarke und der Baugruppenkonfiguration geben.
3. Wie hoch ist der maximale Arbeitsdruck?
Ausgewählte XYOON-Konfigurationen sind für Arbeitsdrücke bis zu 600 bar ausgelegt, was etwa 8700 PSI entspricht. Der tatsächlich zulässige Druck sollte immer anhand der vollständigen Spezifikation der Schlauchleitung bestätigt werden.
4. Sind Edelstahloptionen verfügbar?
Ja. XYOON bietet Edelstahloptionen 304 und 316L. 316L eignet sich besonders für Anwendungen, die eine erhöhte Beständigkeit gegenüber Chlorid und korrosiven Umgebungen erfordern.
5. Gibt es eine Mindestbestellmenge?
Den Produktinformationen von XYOON zufolge gibt es für reguläre Größen keine strenge Mindestbestellmenge und es können Musterbestellungen angenommen werden. Kundenspezifische Größen beginnen bei 500 Stück.
6. Welche Schlauchtypen können mit diesen Muffen verwendet werden?
Zu den aufgeführten kompatiblen Schlauchtypen gehören 1SN- und 2SN-Geflechtschläuche sowie 4SP- und 4SH-Spiralschläuche. Die genaue Hülsenspezifikation muss mit dem ausgewählten Schlauch und Schlauchtülle übereinstimmen.
Wie erhalten Sie die richtige Hydraulikhülse?
Bei der Auswahl der richtigen Hydraulikmuffe müssen die Schlauchkonstruktion, die Anschlussmaße, die Druckanforderungen, das Material, die Korrosionsbelastung und die Crimpparameter beachtet werden. XYOON unterstützt standardmäßige und kundenspezifische Anforderungen an hydraulische Rohrleitungsanschlüsse mit technischer Anleitung zu Crimpparametern, Fehlerbehebung und zugehörigem Schlauchleitungszubehör.
Wenn Sie Hydraulikschlauchkomponenten für Baumaschinen, Bergbaumaschinen, landwirtschaftliche Maschinen, industrielle Hydrauliksysteme oder Schiffsanwendungen beziehen, sehen Sie sich die Spezifikationen der XYOON Crimping Hydraulic Sleeve an oder wenden Sie sich an das Engineering-Team, um entsprechende Empfehlungen zu erhalten. Für den Großeinkauf, OEM-Anforderungen, kundenspezifische Abmessungen oder komplette hydraulische Anschlusslösungen,Kontaktieren Sie unsBesprechen Sie noch heute Ihre Anwendung und erhalten Sie ein passendes Angebot und technische Unterstützung.
