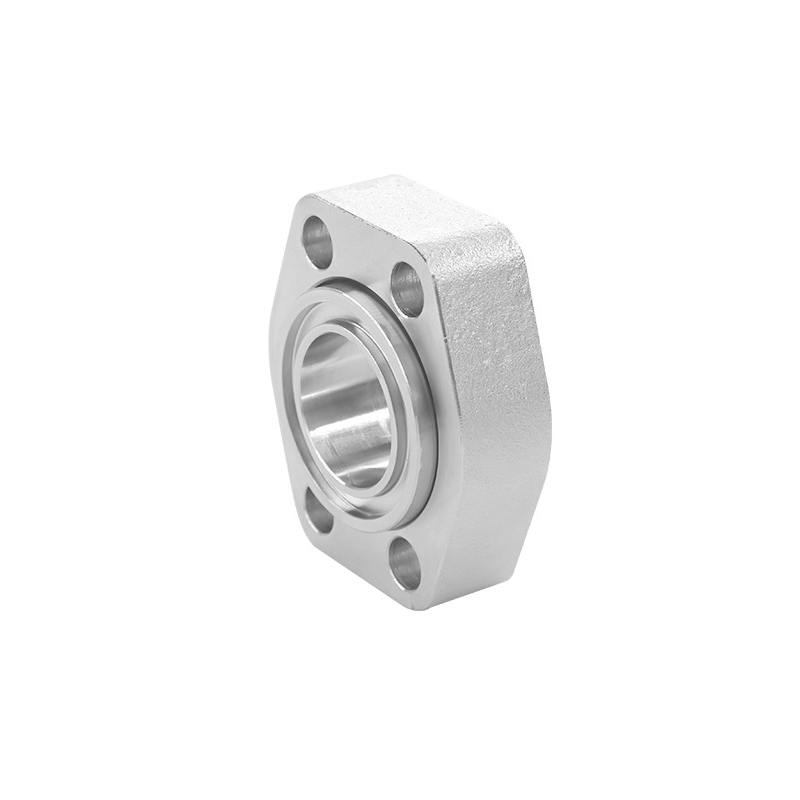

XYOON F37 Flange ist ein nicht geschweißtes Flanschverbindungssystem, das hauptsächlich die folgenden zwei Verbindungstechnologien umfasst:
Bei dieser Verbindungsart werden entgratete Stahlrohre mit der XYOON-Bördeltechnik kalt zu einer 37°-Bördelung umgeformt. Zur elastischen Abdichtung ist zwischen jedem Stahlrohr und dem Flanscheinsatz ein O-Ring eingebaut; Zwischen den beiden Flanscheinsätzen ist ein spezieller F37-Dichtungsring (es kann auch eine Verbunddichtung oder ein O-Ring verwendet werden) angebracht. Sobald der Flansch festgezogen ist, entsteht an der Rohrverbindung eine hochdruckbeständige elastische Dichtungsstruktur. Dieser Verbindungstyp kann für Rohr-zu-Rohr-Stoßverbindungen oder Rohr-zu-Port-Verbindungen verwendet werden.
Funktionsprinzip:
- Mithilfe der orbitalen Stahlrohrformungstechnologie wird am Rohrende eine um 37° aufgeweitete Glockenform hergestellt.
- Der Flansch erreicht die Verbindung und Abdichtung durch Zusammendrücken der aufgeweiteten Kegeloberfläche.
Technische Merkmale:
Anwendbarer Außendurchmesser des Stahlrohrs: 16 ~ 165 mm (1/2" ~ 6" Flansch)
Maximale Wandstärke des Stahlrohrs: 9 mm
Maximaler Arbeitsdruck: 420 bar
Völlig schweißfrei, kaltgeformt, wodurch Schweißfehler und thermische Verformung vermieden werden
Bei dieser Verbindungsart wird als Sicherungselement ein Sicherungsring – ein segmentierter, mit einer Feder ummantelter Edelstahlring – verwendet. Der Haltering wird in eine bearbeitete Nut am Stahlrohr oder Adapter eingepasst. Beim Festziehen des Flansches drückt die Flanschfläche den Haltering zusammen und bildet so eine sichere Rastverbindung. Dieser Verbindungstyp kann auf verschiedene XYOON F37-Szenarien angewendet werden, einschließlich Schottverbindungen, Adapter mit Außengewinde, Adapter mit Innengewinde, Schweißadapter und Winkelverbindungen.
Die Flanschfixierung erfolgt über einen flanschkomprimierten Sicherungsring.
Eine leckagefreie Abdichtung wird durch einen leistungsstarken Dichtungsträger realisiert.
Es ist keine Rohraufweitung erforderlich.
Situationen, in denen vorgebördelte Stahlrohre nicht montiert werden können
Arbeitsbedingungen mit begrenzten Fertigungskapazitäten
Hochdruckversion deckt Rohrgrößen von 1 ¼" bis 10" ab
Auch eine Niederdruckversion (50–70 bar) ist erhältlich
