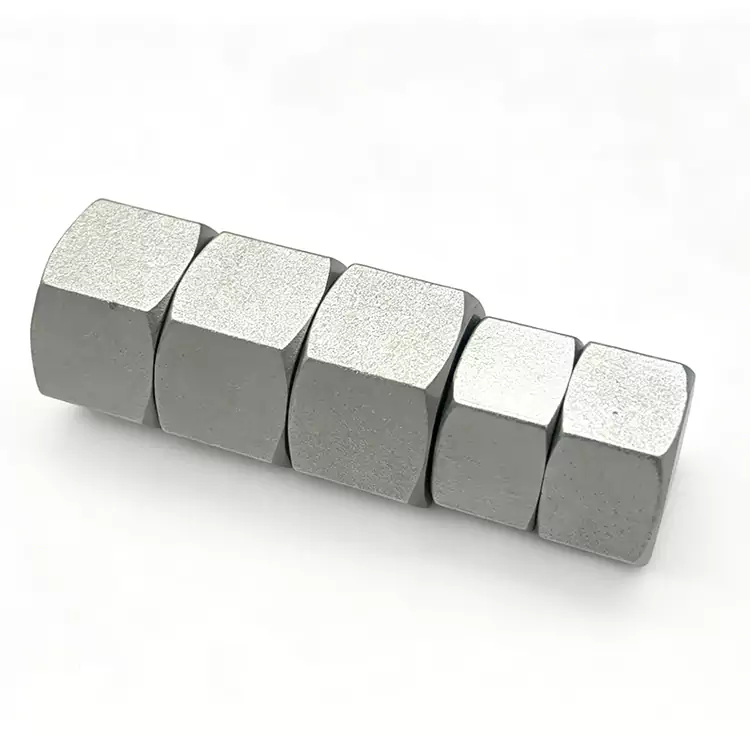

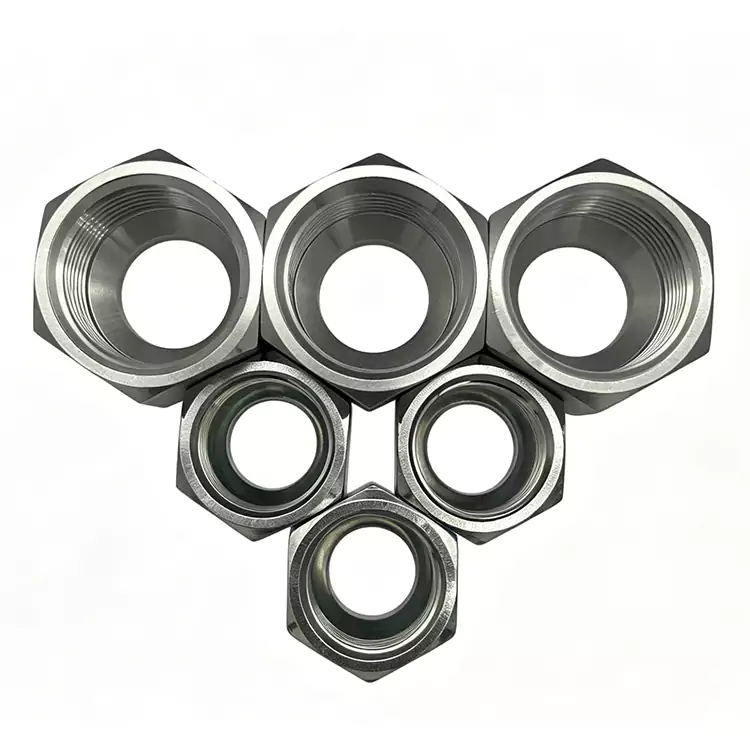

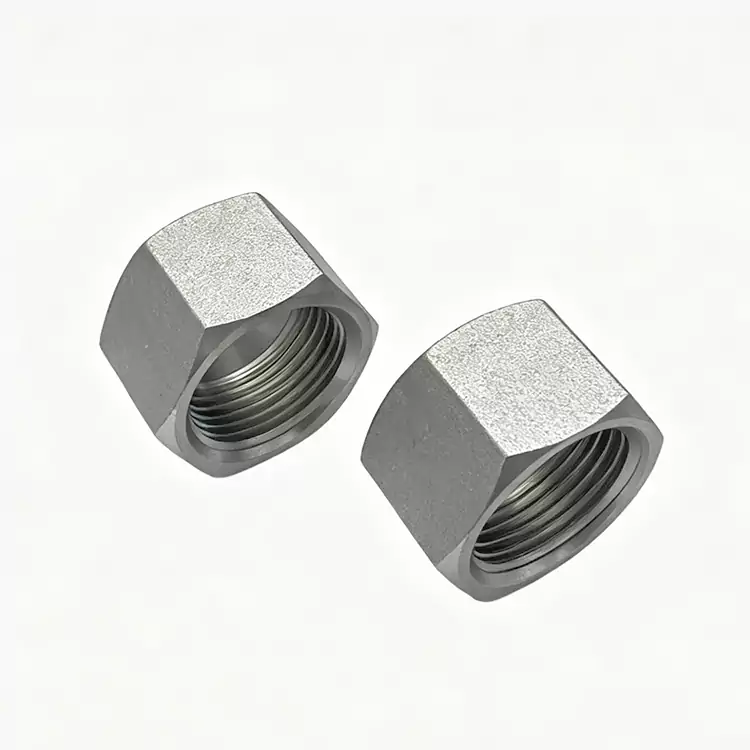

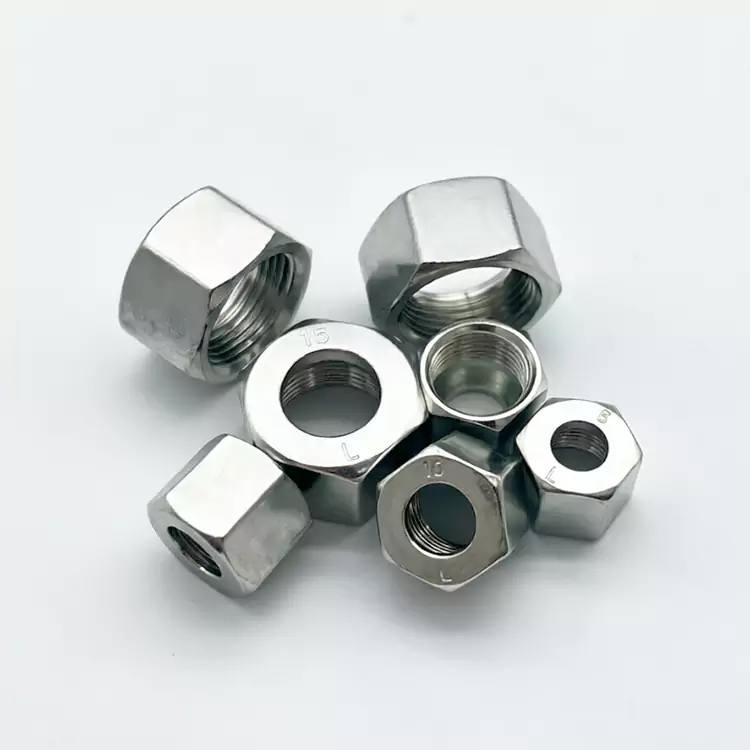

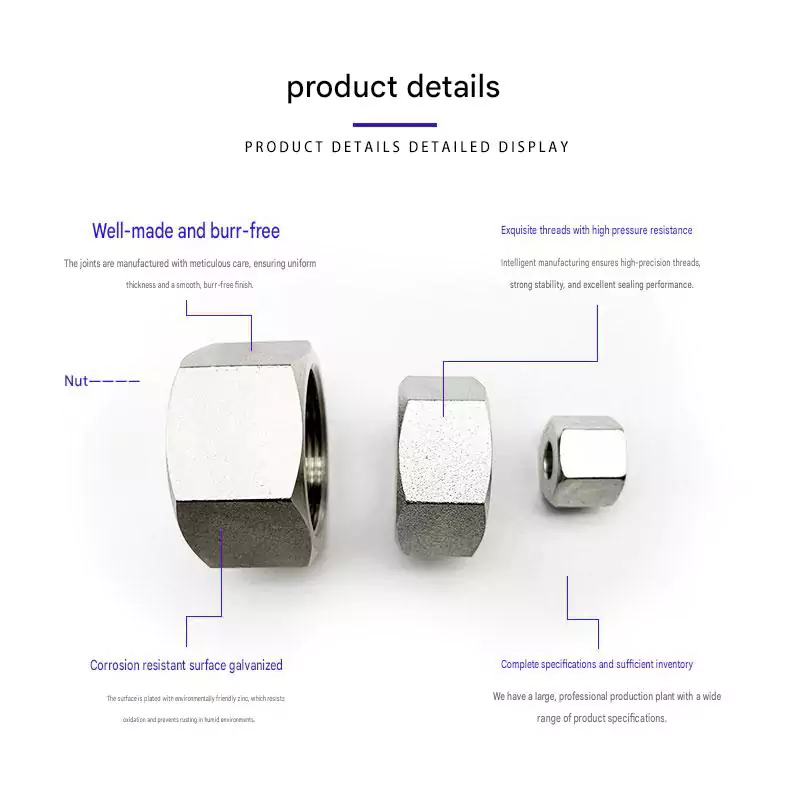

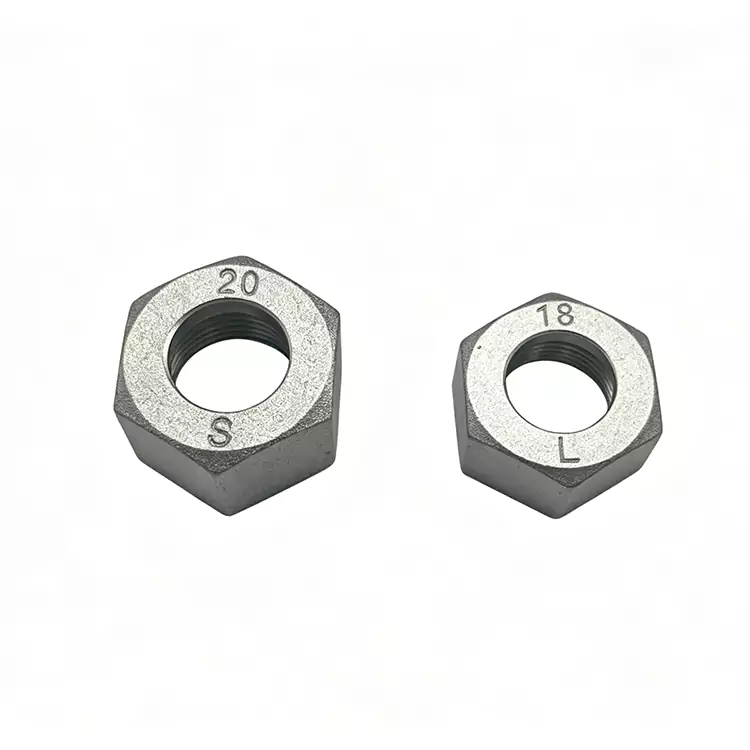

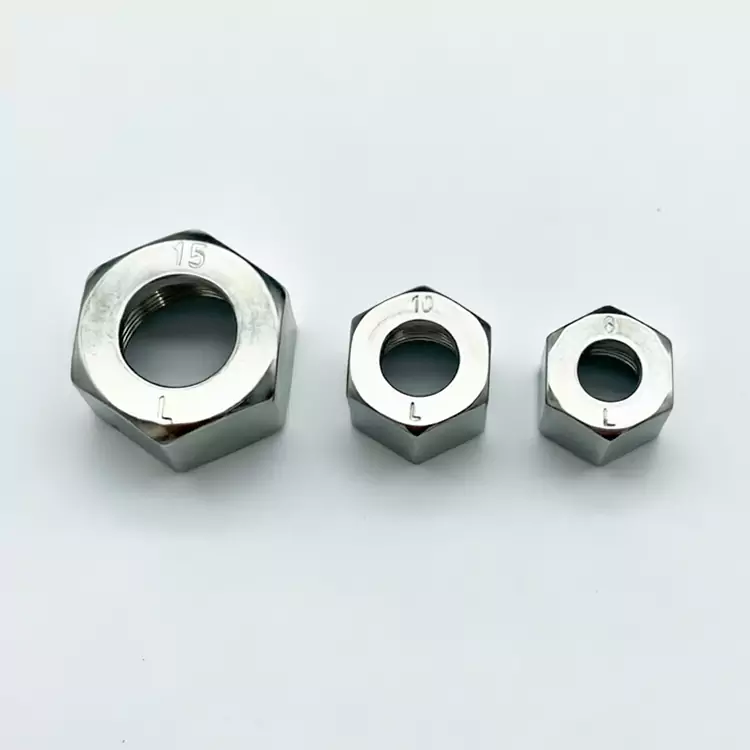

Präzisions-Hydraulik-Ferrulenmutter

Die Präzisions-Hydraulik-Ferrulenmutter ist eine hochpräzise Befestigungskomponente für Hochdruck-Hydraulikrohrsysteme. Es wird durch präzise Kaltschmiedetechnologie mit einer Gesamttoleranz von ±0,02 mm hergestellt. Das Produkt ist in zwei Materialserien erhältlich: Kohlenstoffstahl und Edelstahl. Es hält sich strikt an internationale Pipeline-Standards wie DIN und ISO und kann unter einem Hochdruckzustand von 63 MPa eine leckagefreie, starre Verbindung der Pipeline erreichen. Es ist mit der fabrikeigenen Vorinstallationsausrüstung für Ferrulen kompatibel, verfügt über eine hohe Montagegenauigkeit, unterstützt den Massengroßhandel und die OEM-Anpassungsverarbeitung und ist weithin auf verschiedene Anpassungs- und Austauschszenarien für industrielle Hydraulikleitungen anwendbar, wie z. B. Spritzgussmaschinen, Baumaschinen, Windkraftanlagen usw.

Produktfunktion und Vorteile

Die Präzisions-Hydraulik-Ferrulenmutter ist eine unverzichtbare Kernbefestigungskomponente im hydraulischen Rohrleitungsverbindungssystem. Es wird in Verbindung mit der Kappe und dem Gelenkkörper verwendet. Durch die Anwendung einer axialen Druckkraft beim Anziehen der Mutter erfährt die Kappe eine elastische Verformung und sitzt fest auf der Außenwand des Stahlrohrs. Gleichzeitig liegt die äußere konische Oberfläche der Kappe eng an der inneren konischen Oberfläche des Verbindungskörpers an, wodurch eine schweißfreie, hochfeste und hochdichte starre Verbindung zwischen dem Stahlrohr und der Verbindung erreicht wird.

Im Gegensatz zu herkömmlichen Schweißverbindungen erfordern Aderendhülsen keine Heißarbeiten. Der Installationsprozess ist einfach und schnell und sie können wiederholt demontiert werden, ohne die Rohrleitung zu beschädigen. Sie vermeiden wirksam Probleme wie Schweißschlackenverunreinigungen, Rohrleitungsverformungen und Spannungskonzentrationen, die durch Schweißen verursacht werden, und sind damit die gängige Lösung zum Ersetzen von Schweißverbindungen in modernen Hochdruckhydrauliksystemen.

Detaillierte technische Spezifikationen

Kernanwendungsfelder

Spritzgießmaschinenindustrie: Rohrleitungsanschlüsse für Hydraulikaggregate, Formschließmechanismen und Einspritzmechanismen
Maschinenbauindustrie: Hydrauliksysteme von Baggern, Ladern und Kränen
Windkraftindustrie: Hydraulische Pitch- und Giersysteme von Windkraftanlagen
Schiffbauindustrie: Hydraulische Schiffslenkgetriebe, Ankerwinden und Lukendeckel-Hydrauliksysteme
Metallurgische Industrie: Hydraulische Rohrleitungen für Stahlwalzanlagen und Stranggussanlagen
Luftkompressorindustrie: Öl-Gas-Trennsysteme und Kühlsysteme von Schraubenluftkompressoren

Anweisungen zur Einhaltung von Standards und zur werkseigenen Qualitätsprüfung

Diese Präzisions-Hydraulik-Ferrulenmutter wird in voller Übereinstimmung mit den international einheitlichen Standards DIN 2999, ISO 8434 und ISO 8437-1 hergestellt. Die Gewindesteigung, die Abmessungen des Innen- und Außendurchmessers sowie die Montagetoleranzen sind alle standardisiert und vereinheitlicht. Es kann vollständig austauschbar und kompatibel mit gängigen globalen Marken von Hydraulikanschlüssen und Rohrleitungszubehör sein. Beim Kunden vor Ort sind keine Nachbohrungen, Gewindemodifikationen oder Anpassungen erforderlich. Es kann direkt angeschlossen und zusammengebaut werden, was die Effizienz der technischen Installation und Gerätewartung erheblich verbessert.

Die Fabrik kontrolliert den Produktionsprozess streng durch das Qualitätsmanagementsystem ISO9001. Jede Produktcharge wird einem Härtetest, einer vollständigen Prüfung der Gewindetoleranzen und Hochdruck-Dichtungssimulationstests unterzogen, um sicherzustellen, dass keine fehlerhaften Produkte in Chargen versandt werden. Es können kundenspezifische Fabrikinspektionsberichte, Materialrückverfolgbarkeitszertifikate und Compliance-Qualifizierungsdokumente bereitgestellt werden, um den Anforderungen ausländischer Kunden an Zollabfertigung, Fabrikinspektion, Archivierung von Projektdateien und Abnahme gerecht zu werden.

Vor-Ort-Betriebsnormen und tägliche Wartungsvorschläge

Bei der Montage muss eine segmentierte Vorspannmethode angewendet werden. Es ist verboten, alle Schrauben auf einmal mit Gewalt anzuziehen, um ein Durchrutschen des Gewindes, eine Verformung der Mutter oder ein unzureichendes Vorspannen zu vermeiden, das zu Vibrationen und Lockerungen der Ausrüstung führt. Gleichzeitig müssen Stahlrohre mit Standardwandstärke angepasst werden. Dünne oder dicke, nicht standardmäßige Rohrmaterialien führen dazu, dass die Muffe nicht fest sitzt, was zu einer instabilen Abdichtung und versteckten Leckageproblemen führt.

Bei den täglichen Anlageninspektionen liegt der Schwerpunkt auf der Überprüfung des Anzugszustands von Muttern an Stellen mit mechanischen Schwingungen und hochfrequenten Vibrationen. Reinigen Sie die Gewindeoberfläche regelmäßig von Ölflecken, Staub und Verunreinigungen, um eine langfristige Ansammlung korrosiver Medien zu verhindern, die zu Fadenklemmen und Rost führen können. Bei Geräteleitungen, die längere Zeit stillgelegt wurden, müssen Schutzmaßnahmen gegen Feuchtigkeit und Rost an den Verbindungsstellen getroffen werden, um künftig Schwierigkeiten bei der Demontage und Montage zu vermeiden.

Garantiebestimmungen und Kundendienstgarantie für den gesamten Zyklus

Unter den Bedingungen ordnungsgemäßer Installation, Anpassung an Standardrohre und Nenndruckbetrieb genießt unsere Präzisions-Hydraulik-Ferrule-Mutter eine 12-monatige Original-Werksgarantie. Dichtungsfehler, Gewindeschäden und Montagefehler, die durch Rohstofffehler, übermäßige Verarbeitungstoleranzen oder werkseitige Leistungsmängel verursacht werden, können kostenlos ersetzt oder ergänzt werden.

Schäden an den Teilen, die durch Überdruckbedingungen, nicht übereinstimmende Rohre, gewaltsame Demontage durch Menschen oder unbefugte Änderungen verursacht werden, fallen nicht unter die Garantie. Vor dem Verkauf können freie Auswahl der Arbeitsbedingungen und technische Beratung zur Materialabstimmung bereitgestellt werden, um Kauf- und Nutzungsrisiken an der Quelle zu vermeiden.

Häufig gestellte Fragen (FAQ)

F1: Können Präzisions-Hydraulik-Ferrulenmuttern wiederverwendet werden?
A: Unter korrekten Installations- und Demontagebedingungen können Aderendhülsenmuttern wiederverwendet werden, es wird jedoch empfohlen, die Aderendhülse jedes Mal auszutauschen, um die Dichtleistung sicherzustellen.

F2: Wie variiert der Arbeitsdruck von Aderendhülsen je nach Rohrgröße?
A: Der Arbeitsdruck wird in erster Linie durch die Wandstärke und das Material des Stahlrohrs bestimmt, nicht durch die Überwurfmutter selbst. Im Allgemeinen können kleinere Rohrdurchmesser höheren Drücken standhalten.

F3: Wie installiere ich eine Aderendhülsenmutter richtig?
A: - Stellen Sie sicher, dass das Rohrende quadratisch, gratfrei und sauber ist.
   - Schieben Sie die Mutter und die Klemmhülse in der richtigen Reihenfolge über das Rohr.
   - Führen Sie den Schlauch vollständig in den Verschraubungskörper ein.
   - Mutter schrittweise anziehen: Handfest → Vorfestziehen → Enddrehmoment (Drehmomentschlüssel verwenden).
   - Überprüfen Sie den Eingriff der Ferrule (keine axiale Bewegung).

F4: Was sind die Gründe für das Blockieren oder Verklemmen der Gewindemutter während der Montage?
A: Die Hauptursachen sind Restverunreinigungen auf den Gewinden, übermäßige einmalige Anzugskräfte und Abweichungen bei den Komponentenspezifikationen. Vor der Installation ist es notwendig, die Gewindeflecken zu reinigen und für die Montage eine segmentierte Vorspannmethode zu verwenden. Die Muttern unserer Fabrik zeichnen sich durch eine hohe Gewindepräzision und eine gute Oberflächengüte aus, wodurch die Wahrscheinlichkeit eines wiederholten Demontageklemmens und Gewindeblockierens erheblich verringert werden kann.

F5: Können Hülsenmuttern aus Kohlenstoffstahl direkt in feuchten Außenumgebungen verwendet werden?
A: Es wird nicht für die Langzeitanwendung empfohlen. Das Kohlenstoffstahlmaterial weist eine geringe Beständigkeit gegen Feuchtigkeit und Rostschutz auf. Umgebungen im Freien mit hoher Luftfeuchtigkeit und Regen sind anfällig für Oxidation und Rost, was die Demontage erschwert und die Dichtungsstabilität verringert. Für Außen- und feuchte Bedingungen werden Modelle aus Edelstahl 304 oder 316L bevorzugt. Sie sind stabiler und langlebiger im Gebrauch.

F6: Sind die Hülsenmuttern unserer Fabrik und unsere eigenen Hülsenvormontagemaschinen vollständig kompatibel?
A: Sie sind vollständig kompatibel. Alle Hülsenmuttern werden in Abstimmung mit unserer Vormontageausrüstung kalibriert und getestet. Der Vorpresshub und die Montagetoleranz sind äußerst konsistent, wodurch standardisierte Vormontageeffekte erzielt und eine einheitliche Genauigkeit der Rohrleitungsmontage gewährleistet werden, wodurch Dichtungsabweichungen und Leckagegefahren durch inkompatible Teile vollständig vermieden werden.
